Line Following Robot CAD

• Step 1: 準備工作/檔案
• Step 2: 建立小車底盤
  • 繪製底盤

Step 1: 準備工作/檔案

• 下載本次所用到的零件zip檔

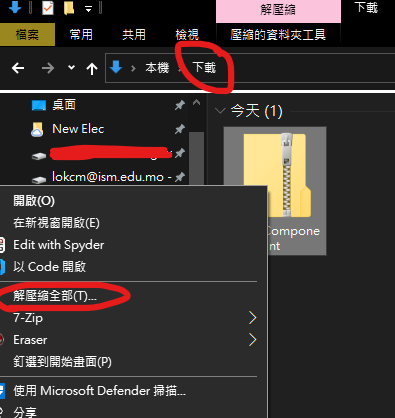

• 解壓縮
• 於Fusion左邊欄點擊upload鍵

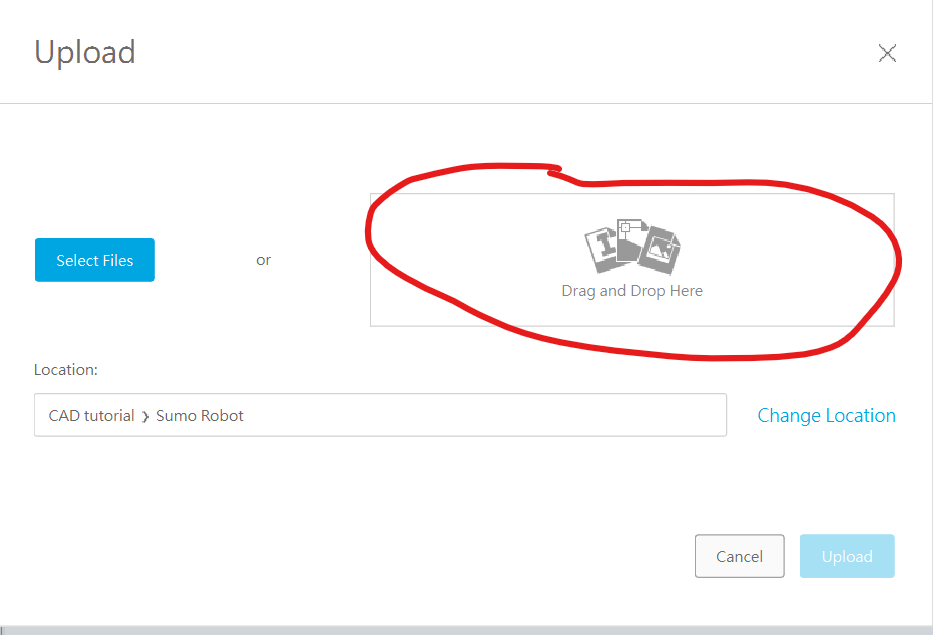

• 將解壓後的檔案拖動到Drag and Drop Here，或按Select Files找到路徑上傳

Step 2: 建立小車底盤

繪製底盤

• 開始一個新的設計

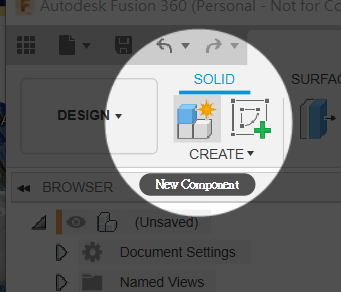

• 開一個new component

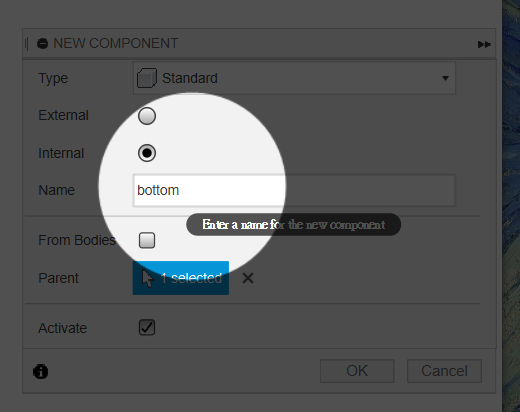

• 名字叫bottom

• 確保小黑點在bottom這個component旁邊

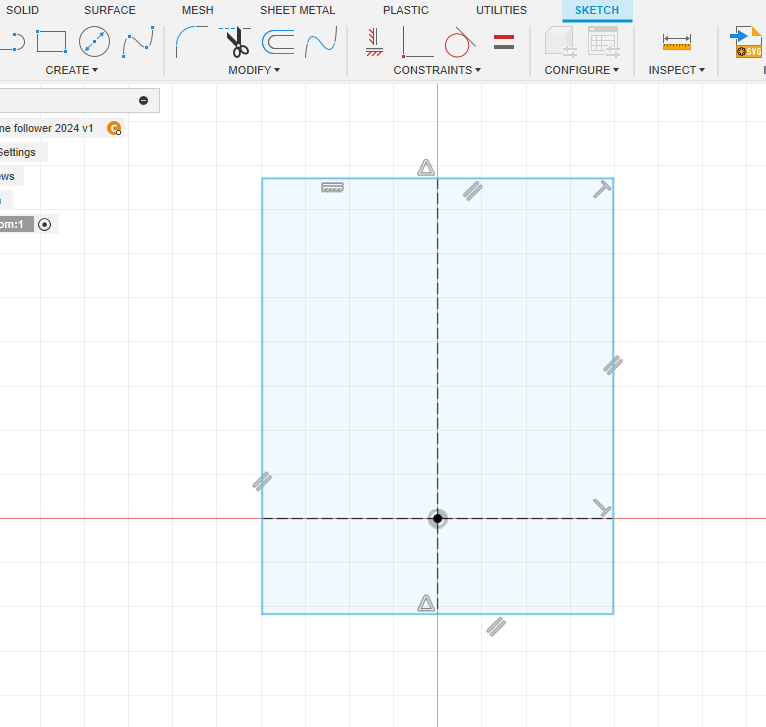

• 開一個new sketch

• 用快捷鍵s，搜尋change parameter

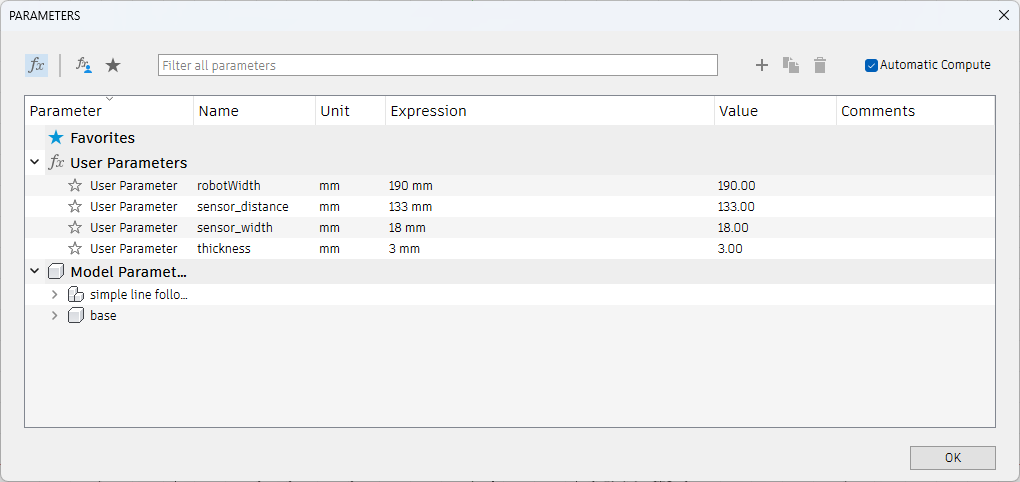

  • 分別新增4個變數robotWidth，sensor_distance，sensor_width，thickness，如圖所示
