Advanced box ​

ℹ️INFO

  • 對於一些比較大型的作品，單單用膠片組成一個盒，但十分容易斷開
  • 如果轉用厚膠片，作品又會變得重，厚板加工亦較困難
  • 這時候，就可以試試用組合鋁架去做骨幹，以確保其硬度

檔案 ​

  • 下載檔案（為step檔）
  • 解壓下載的檔案
  • 在 Fusion 左邊欄尋找 Upload 鍵
  • 上載檔案到 Fusion 中應用

下載檔案

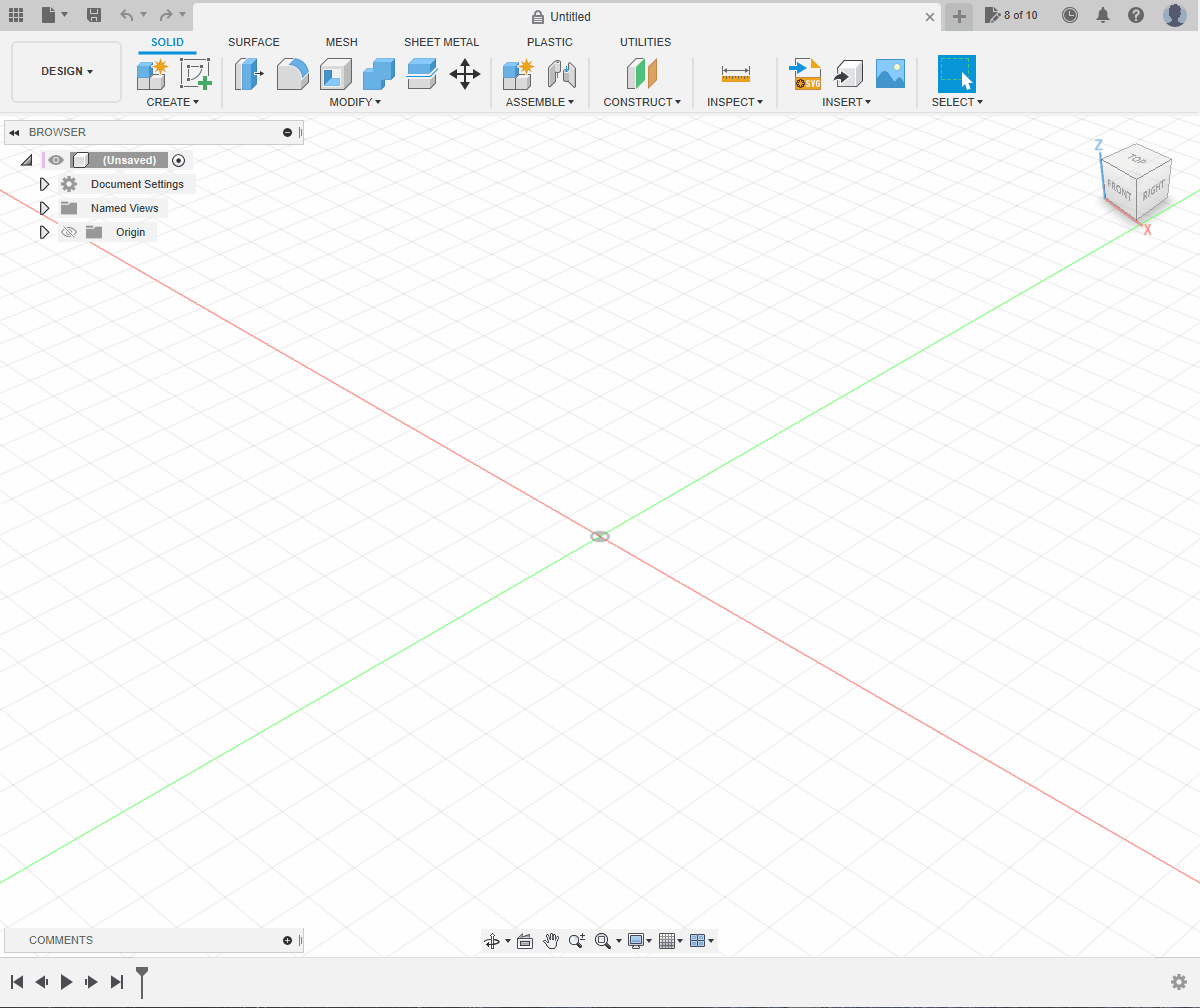

advbox14

1. 繪畫盒子的六面 ​

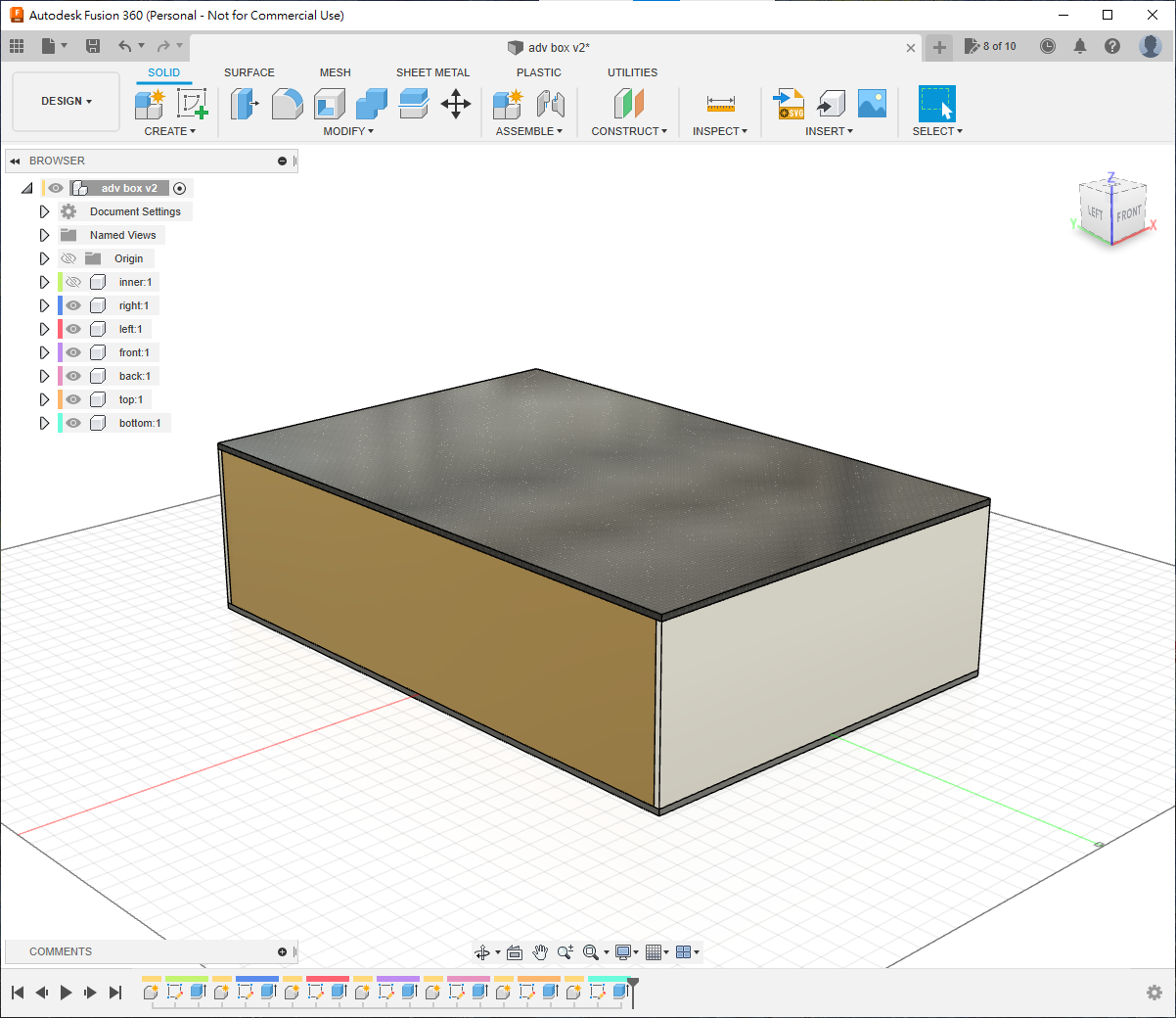

  • 建立盒的六個面
    • 可以參考上一章 的第一節和第二節。
  • 之後就可以用change parameter
    • 將盒子內部的長寬高設定成下表中的數值

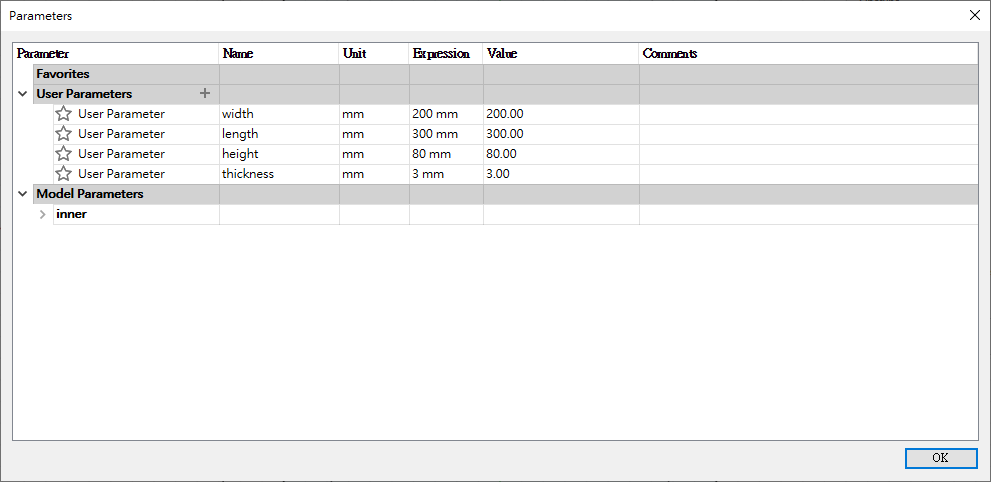

image-20220610104616486image-20220610105201818

2. 繪製鋁架 ​

鋁支架小知識 ​

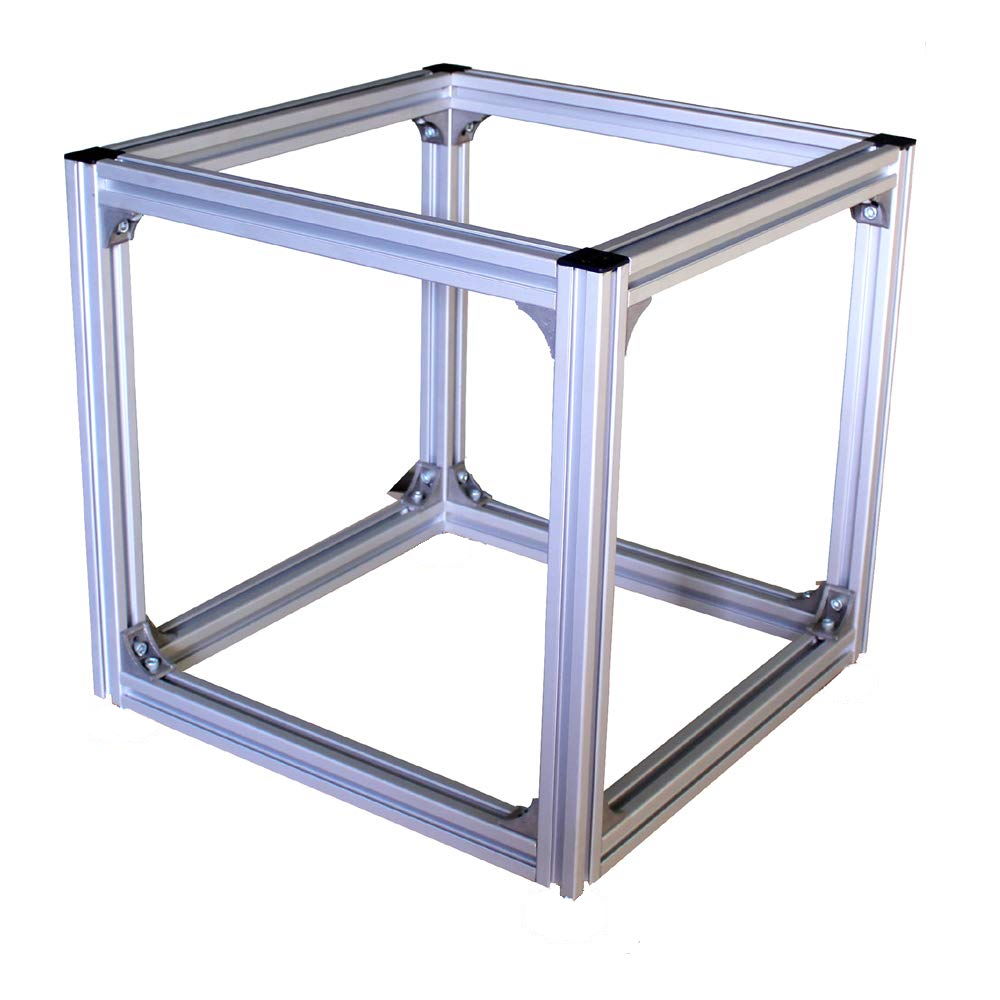

下圖是一個鋁架的真實圖

Aluminium Extrusion - Proto-PIC

  • 這類鋁架的連接方式一般分為兩種

    • 一種是三角形的連接件

      • 三角形的好處是比較結實，對於大型的結構會比較受力

      • 但缺點是外露出來影響外觀

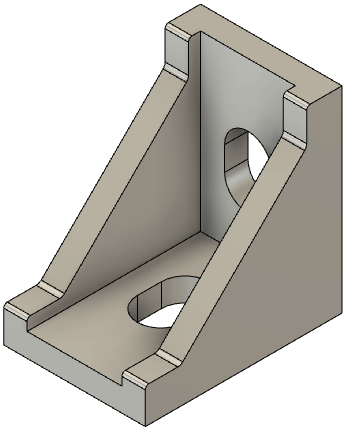

        Aluminium Corner Bracket 2028 | 3D CAD Model Library | GrabCAD https://grabcad.com/library/aluminium-corner-bracket-2028-1

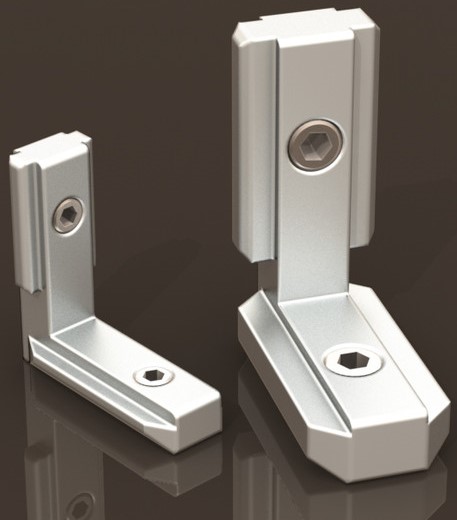

    • 另一種是L型的連接件。L型連接件的用法是藏在槽入面, 不會外露出來。

    L-joint (2020, 3030) | 3D CAD Model Library | GrabCADL-joint (2020, 3030) | 3D CAD Model Library | GrabCADhttps://grabcad.com/library/l-joint-2020-3030-1

  • 一個方形鋁架由12條組成

    • 分成三種尺寸對應盒子的長寬高
    • 因鋁支架有厚度，鋁支架的長度視乎組合的前後次序，不會完全等於盒的長寬高。

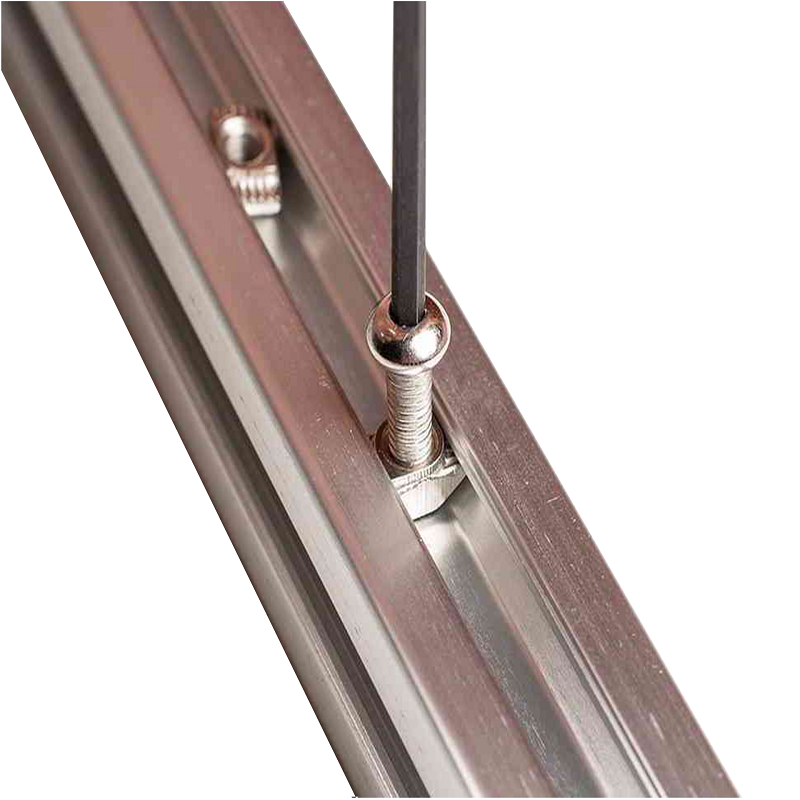

  • 固定膠板在鋁條表面時

    • 2020鋁條的槽通常使用M5螺絲
    • 配合T型絲母固定。
Buy T Type M4 Nut For 20X20 Aluminium Profile Online at Best Price

繪製鋁架(長) ​

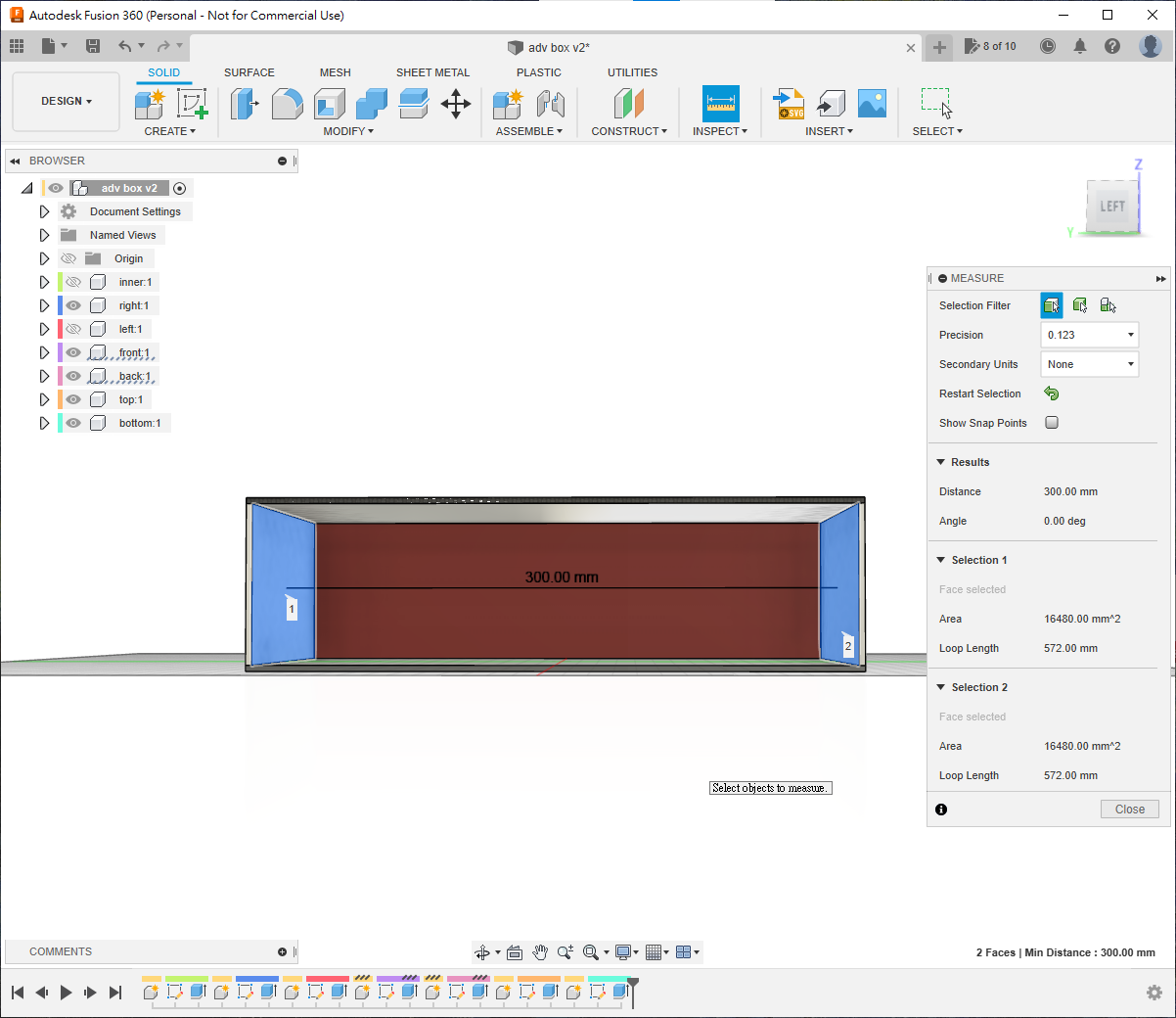

  • 隱藏 left 部件 (component)

  • 使用快捷鍵 I

    • 可以量度盒子內部尺寸
    • 盒子內部尺寸為 300mm
image-20220610105232307

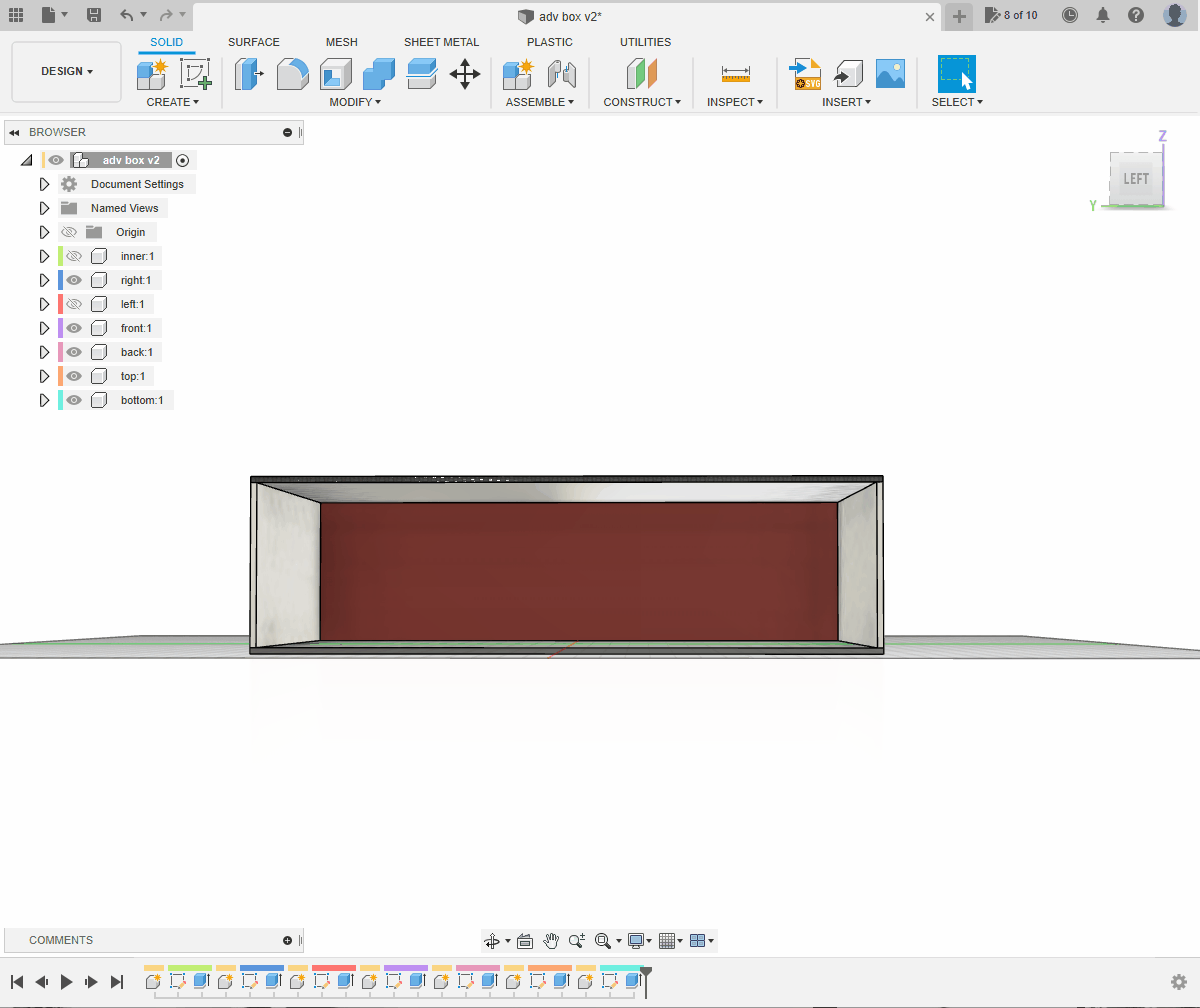

  • 使用 insert derive 功能
    • 將整支鋁支架作為 component derive 入檔案中
advbox1
  • 使用 hotkey I 來量度
    • 盒子內部為 300mm
    • 鋁支架長度為 250mm
    • 需要加長 50mm

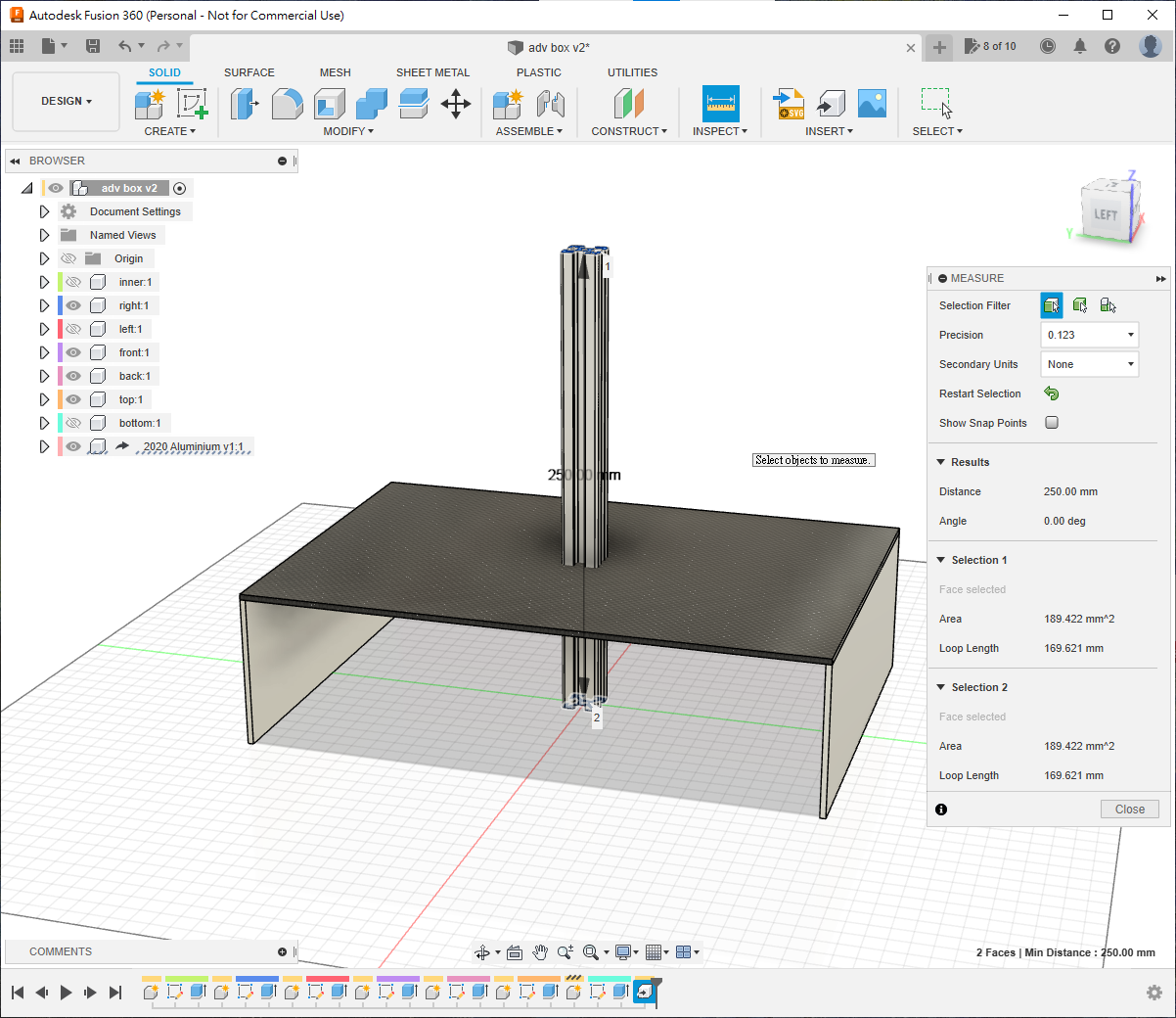

image-20220610110028591

💡TIP

將小黑點放到剛才的鋁支架 component 旁

  • 使用 hotkey E 將鋁支架擠出 50mm
    • 不用另外加新的草圖。

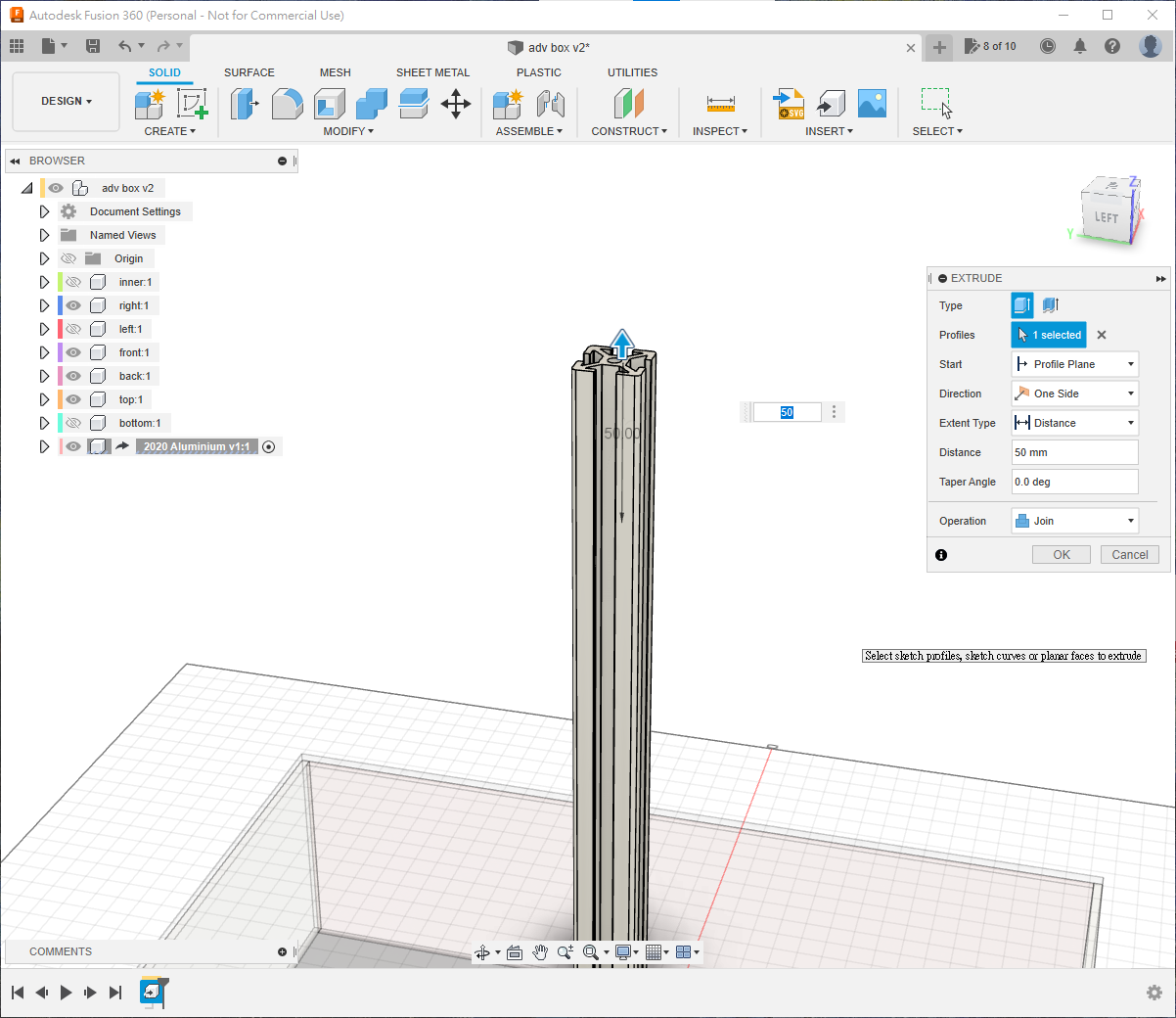

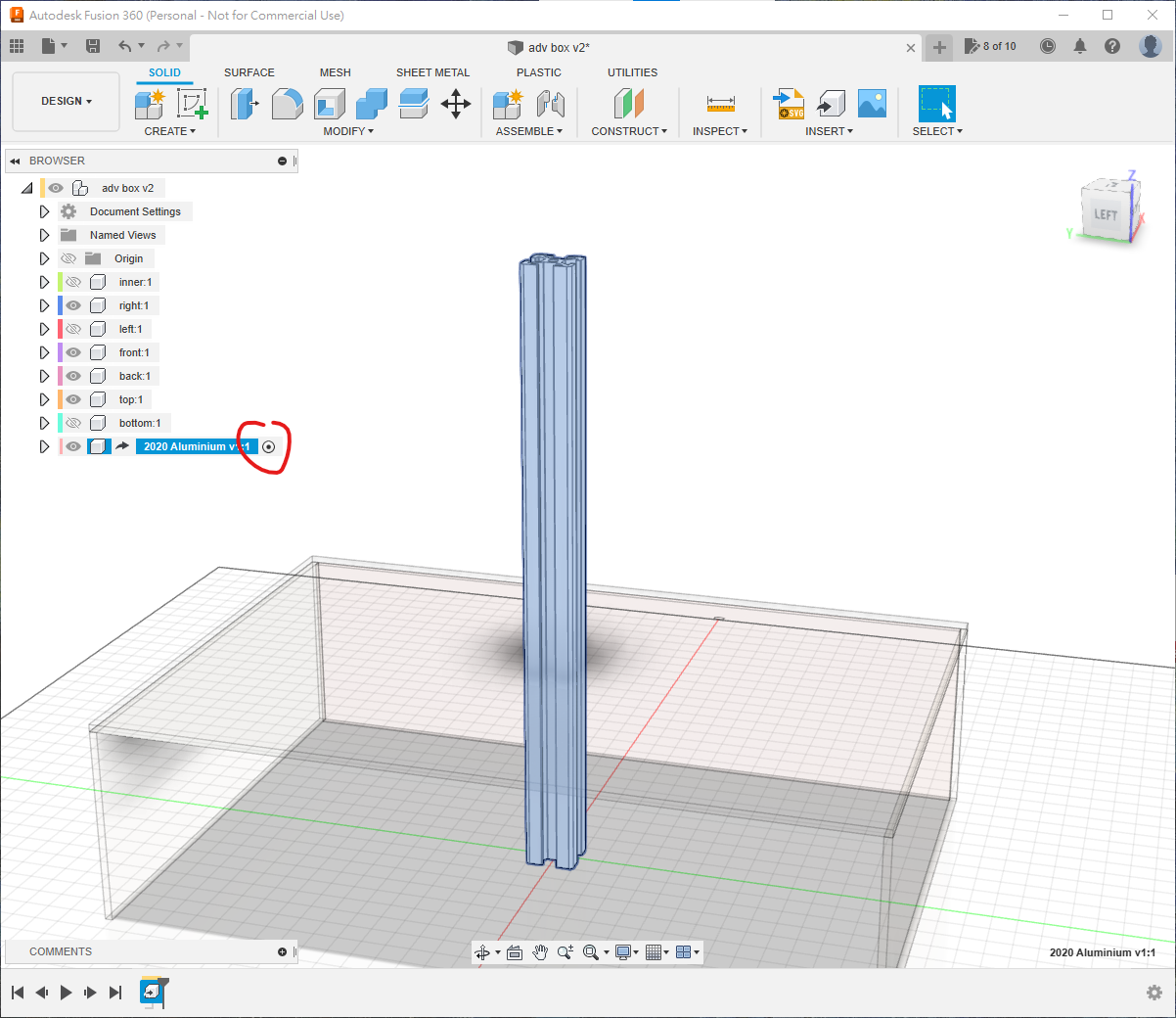

image-20220610110059920image-20220610110124397

💡TIP

將小黑點退回最上層

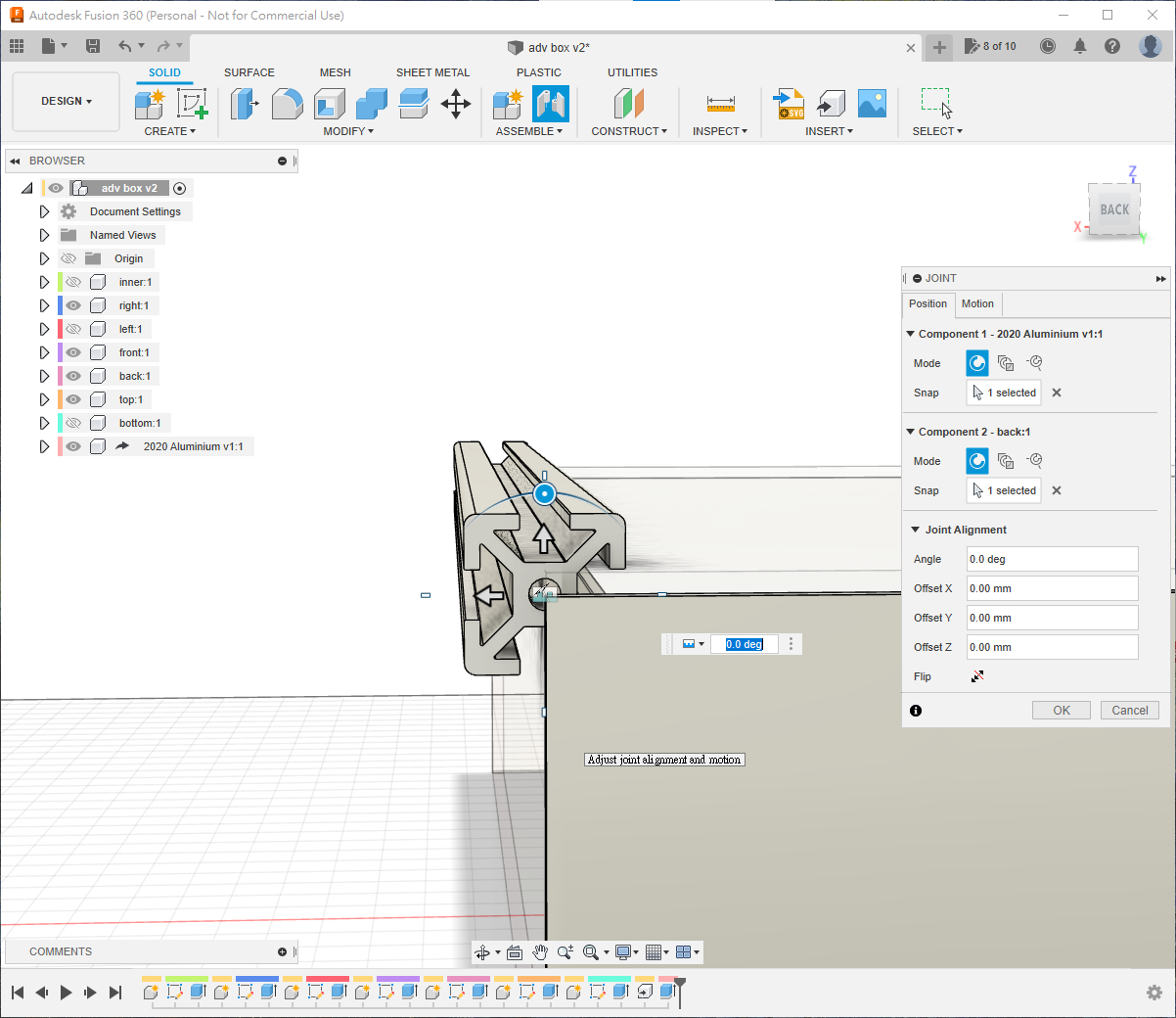

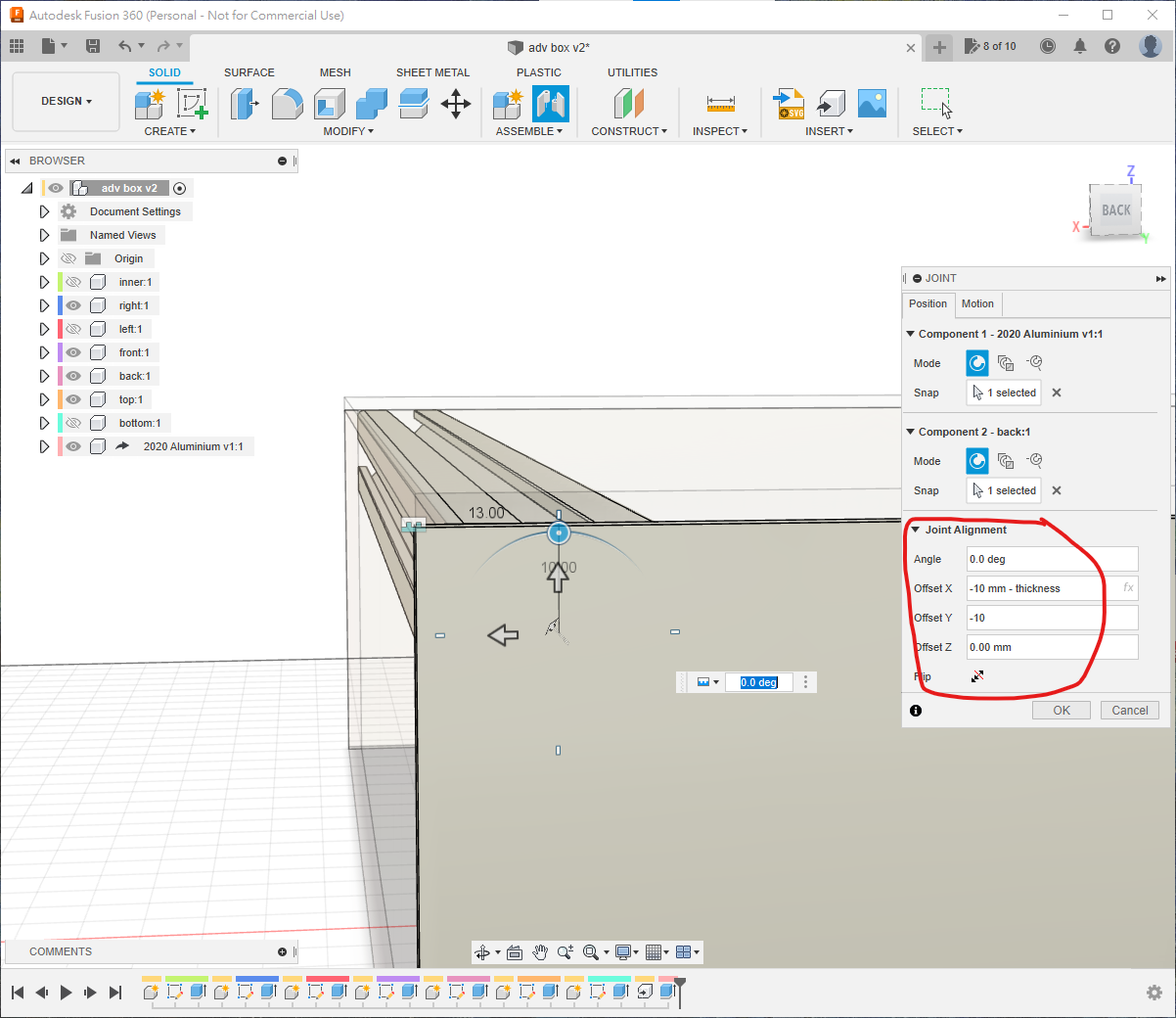

  • 使用 hotkey J 來做組合
  • 選擇鋁架中間的孔和 back 內側的角
  • 在右邊的 offset 中：
    • offset X 為 -10mm-thickness
    • offset Y 為 -10mm
  • 視乎組合時的次序和方向，XY 和正負可能跟原文有所不同
  • 作用是要讓鋁支架剛好藏在盒的內側

image-20220610110229796image-20220610110351273

💡TIP

確保小黑點是在最上層

  • 點選一下 2020 Aluminium v1:1
  • 使用 ctrl-C 和 ctrl-V 複製貼上

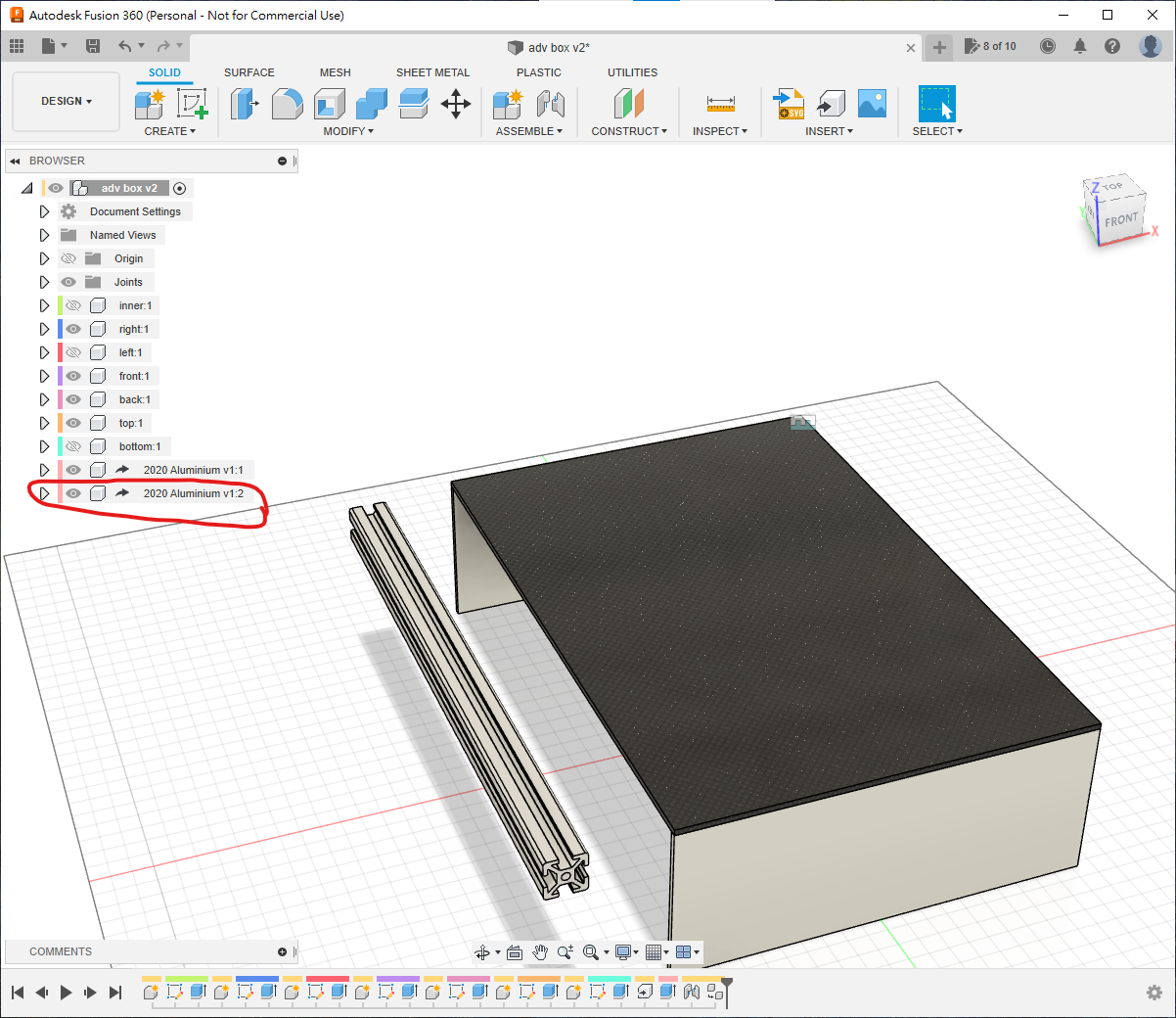

image-20220610110501935

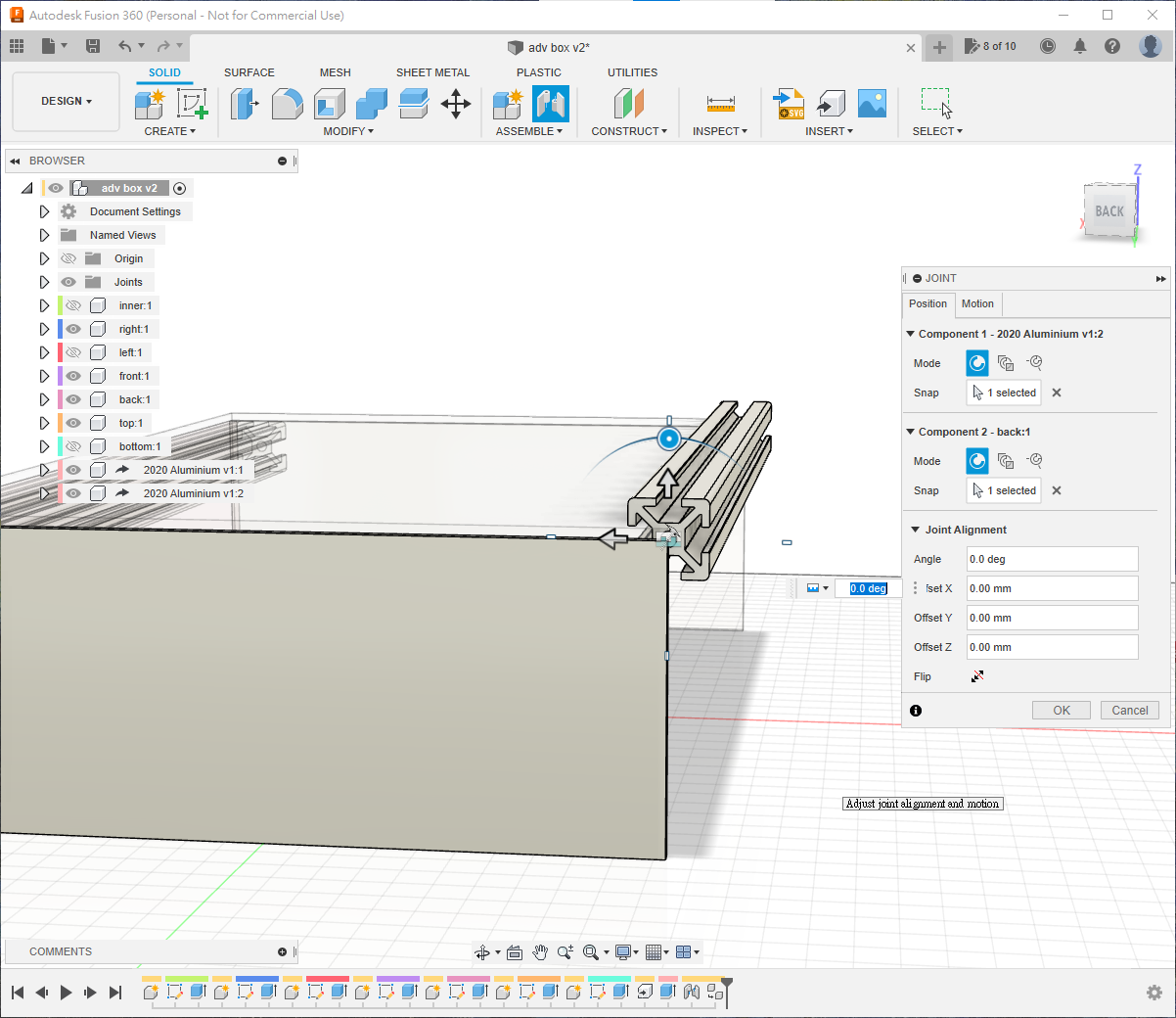

  • 重覆上述步驟, 組合另一邊

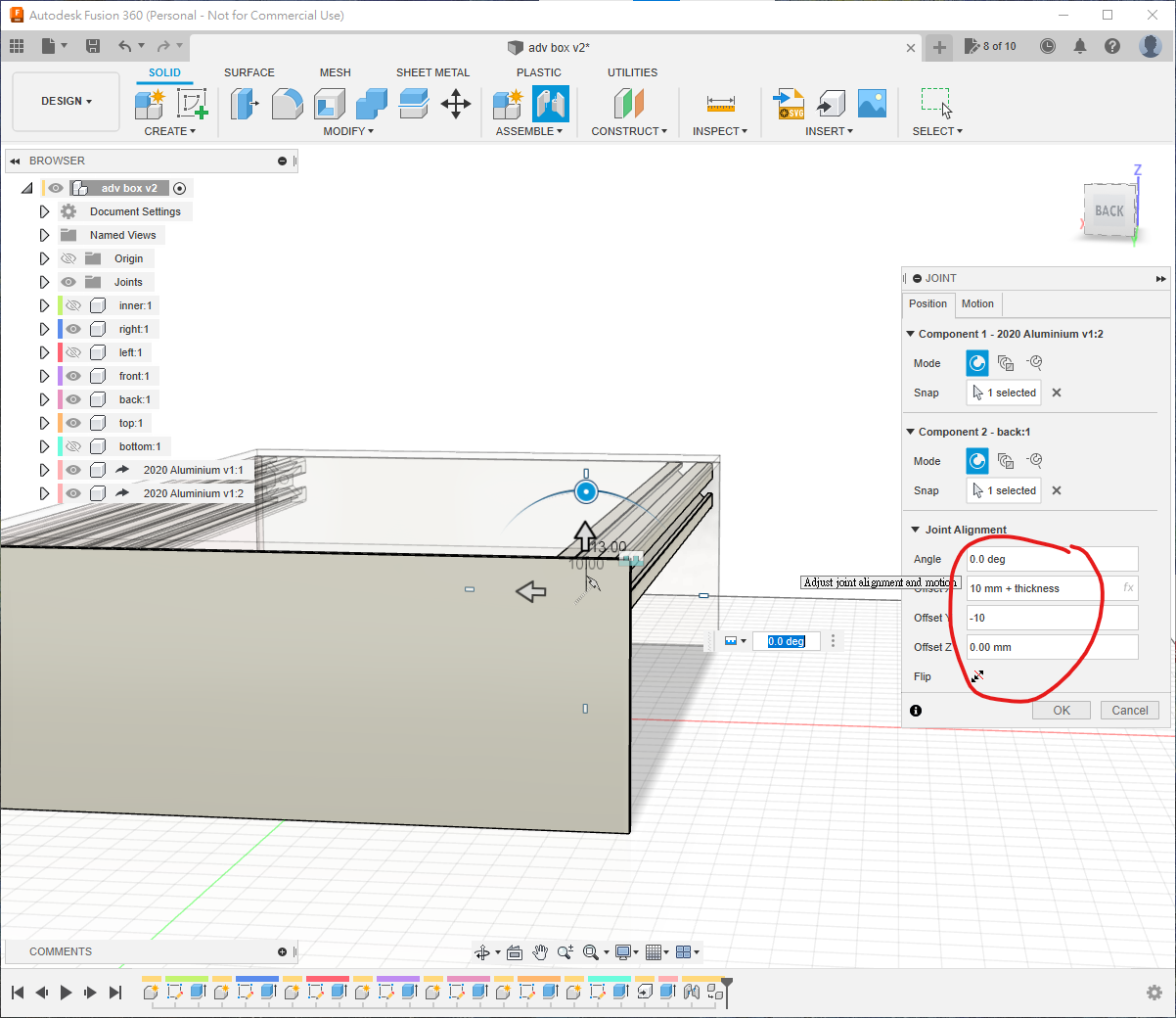

image-20220610110559902image-20220610120822909

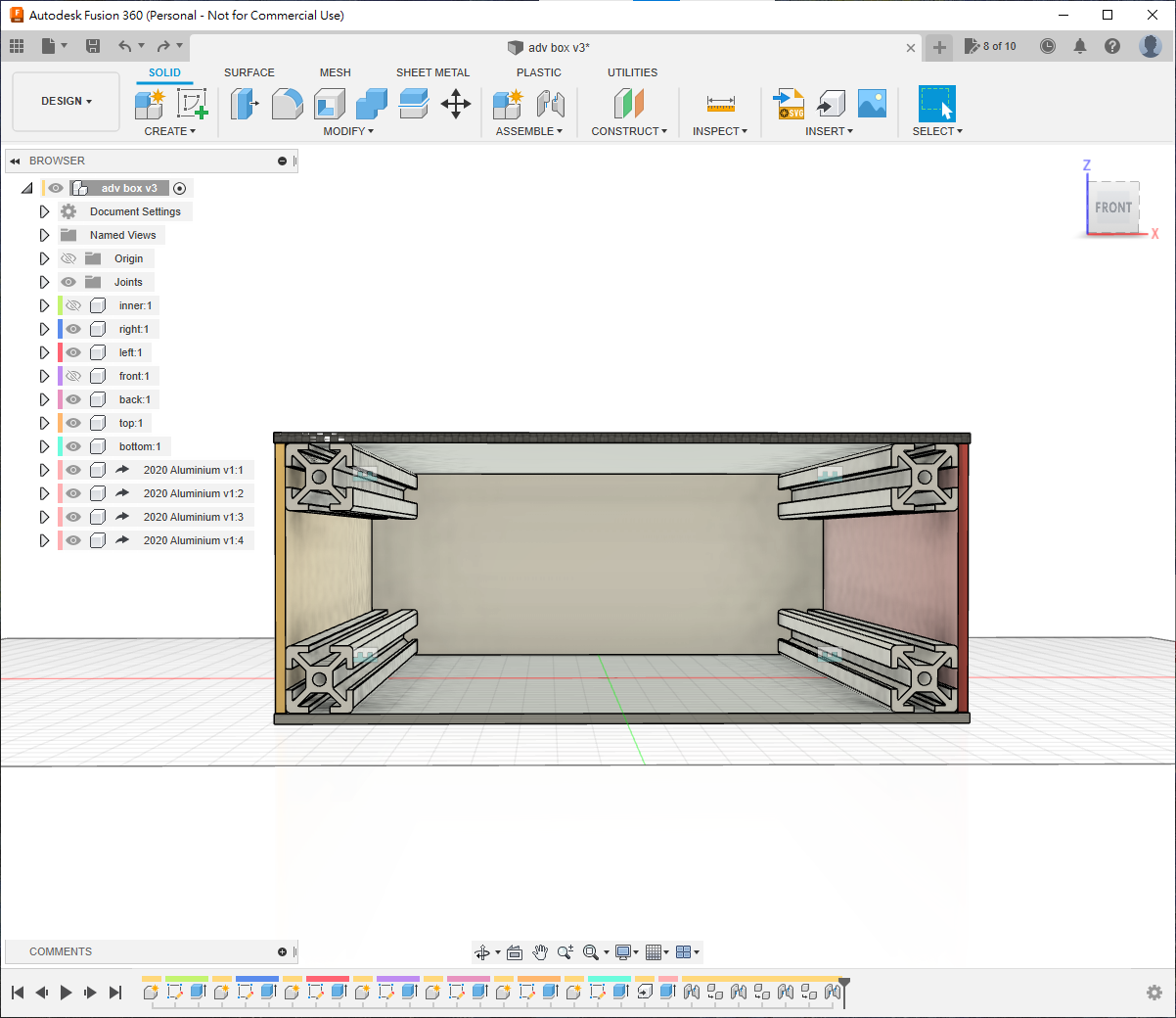

  • 重覆上面步驟兩次，就能像下圖一樣, 先組合四條鋁條
image-20220610153123797
  • 將盒的六個面都顯示出來（如果隱藏了的話）
    • 使用 interference 指令
    • 確認所有零部件有否因組合錯誤而不小心重疊

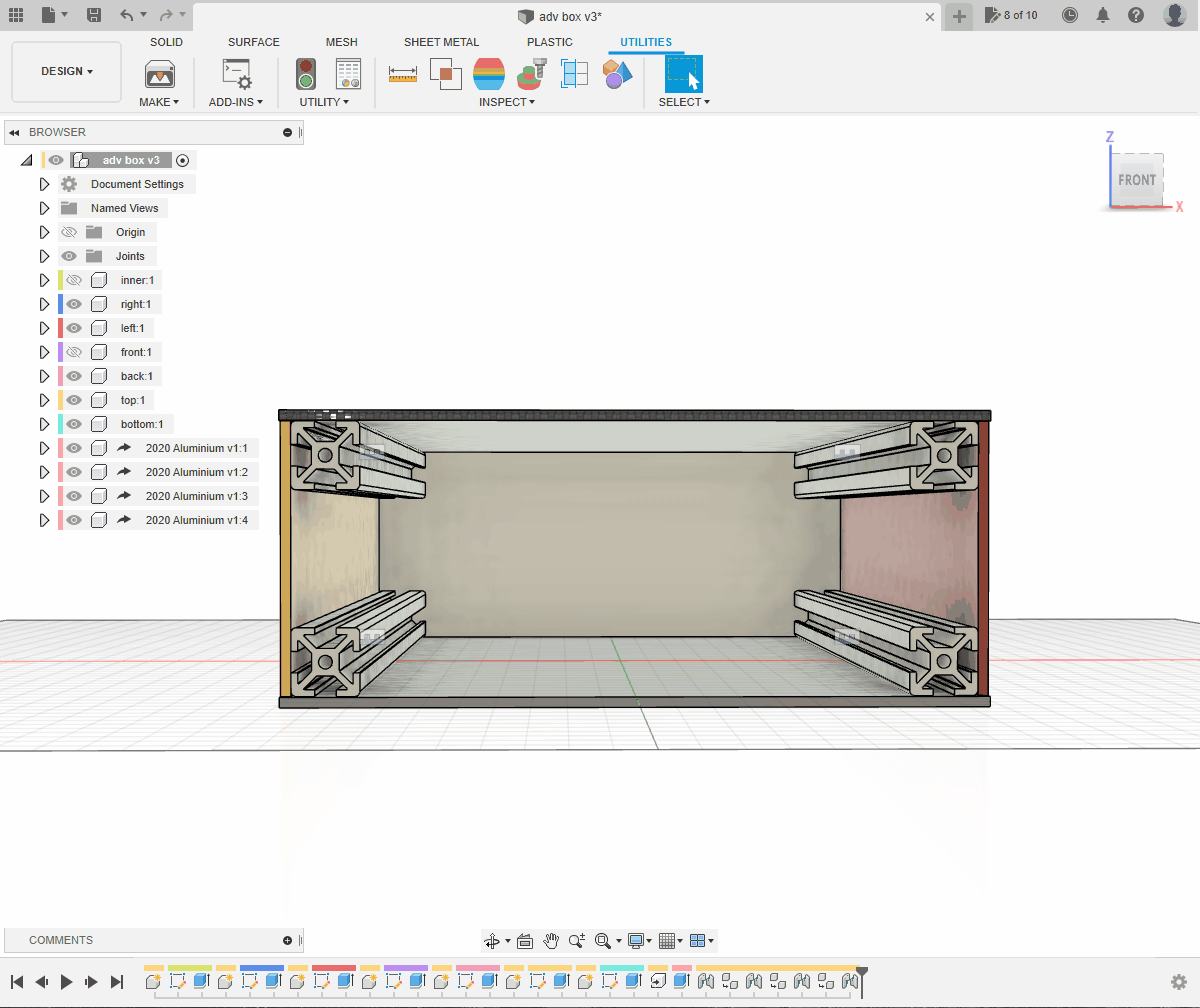

advbox2

繪製鋁架(寬) ​

  • 使用 insert derive 功能
    • 將另一條未加長的鋁條作為 component derive 入檔案中

⚠️WARNING

不能使用剛剛的鋁條複製貼上，因為一旦有一條修改，全部都會修改為同一長度

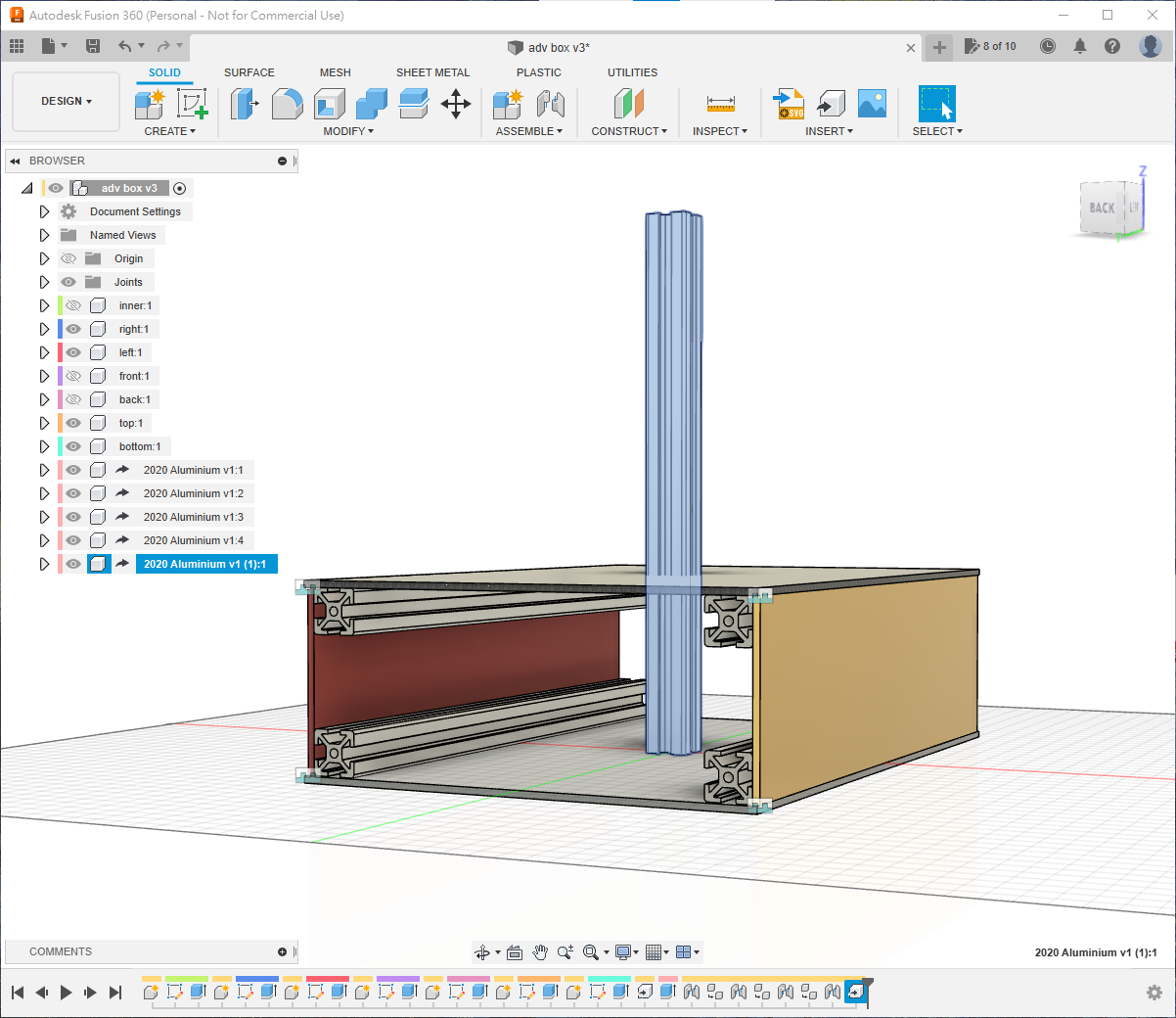

image-20220610153531020

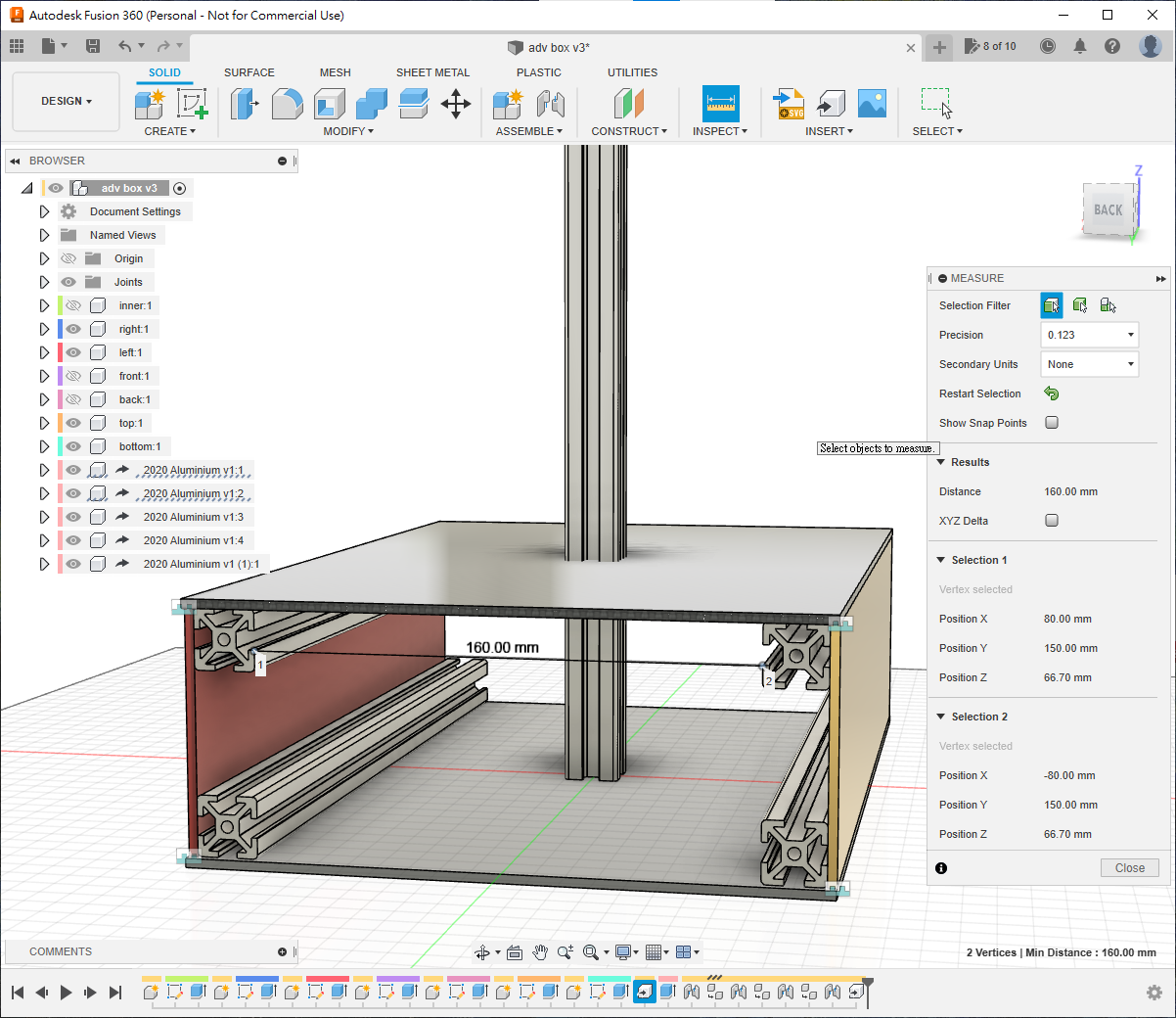

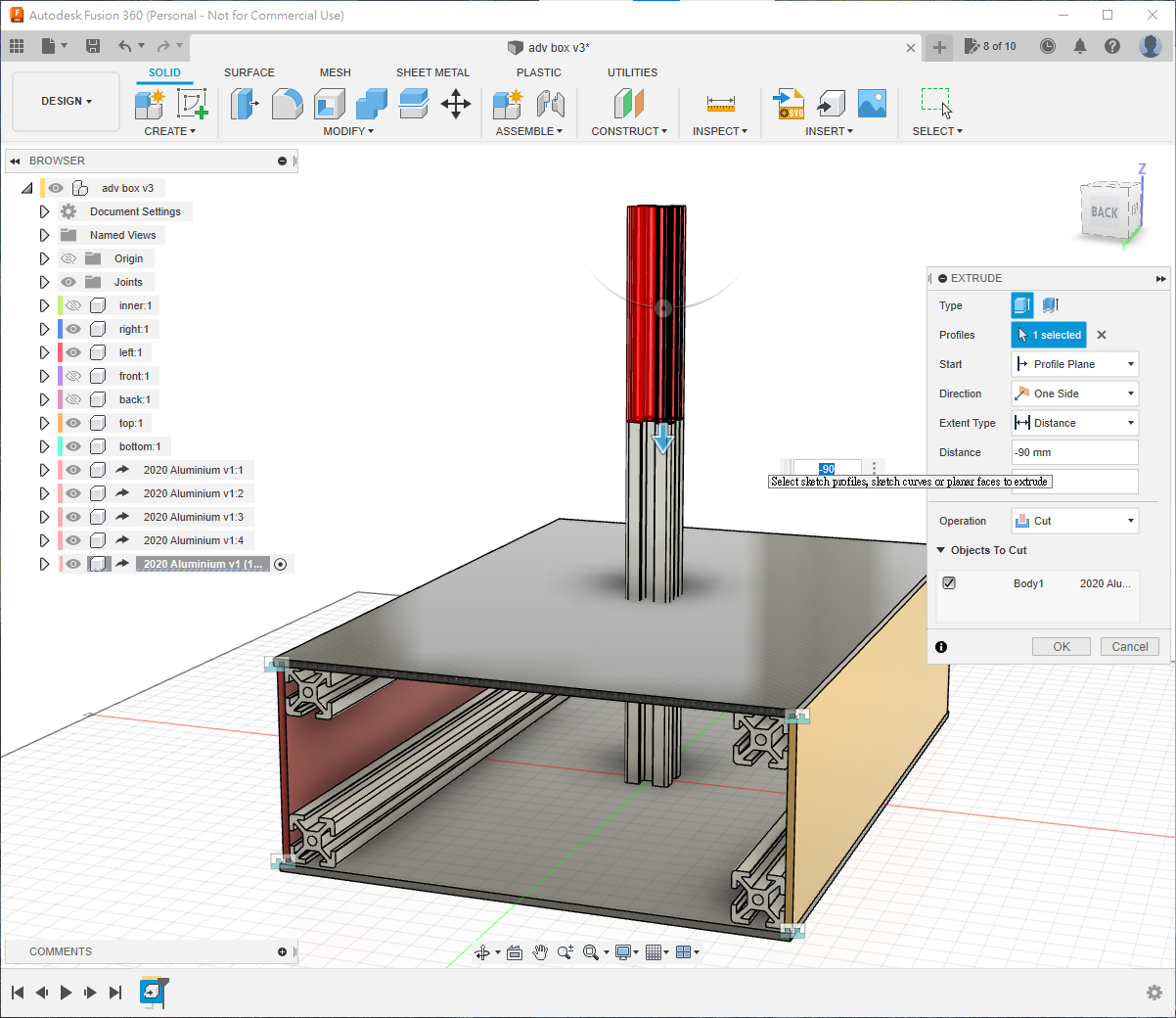

  • 使用 hotkey I 來量度
    • 因鋁條兩邊的寬度，尺寸需要減去鋁條寬度
    • 原本 200mm 的盒子寬度減去兩條鋁條，尺寸為 160mm
    • 因此 250mm 的鋁條今次要減去 90mm

image-20220610153625355image-20220610153701824

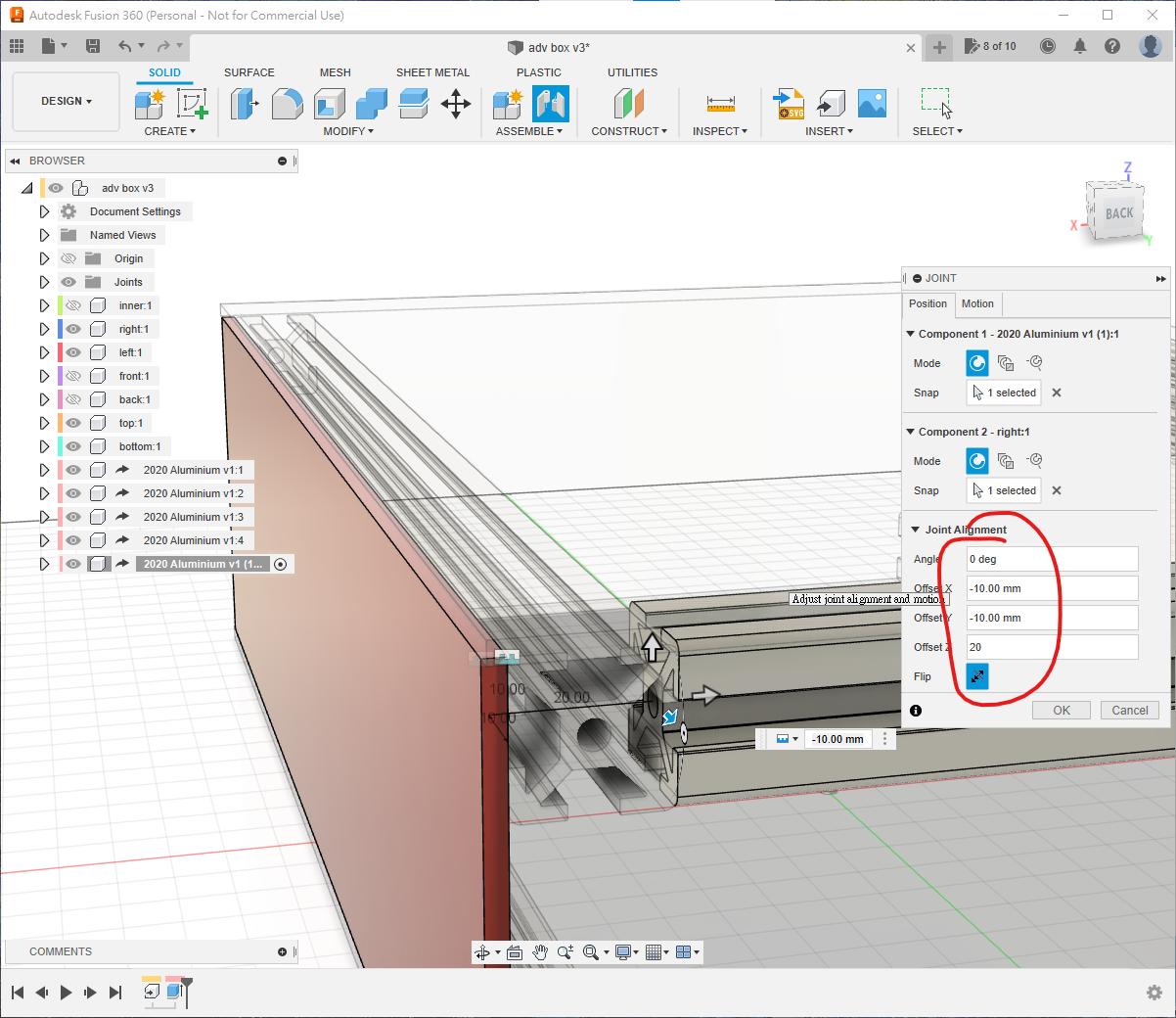

  • 鋁條的圓弧邊緣沒有中心線，所以很難用它們來連接
    • 使用鋁條中心的孔，join right 膠板的角
    • 在右邊的 offset 中：
      • offset X 為 -10mm
      • offset Y 為 -10mm
      • offset Z 為 20mm
    • 視乎組合時的次序和方向，XY 和正負可能跟原文有所不同

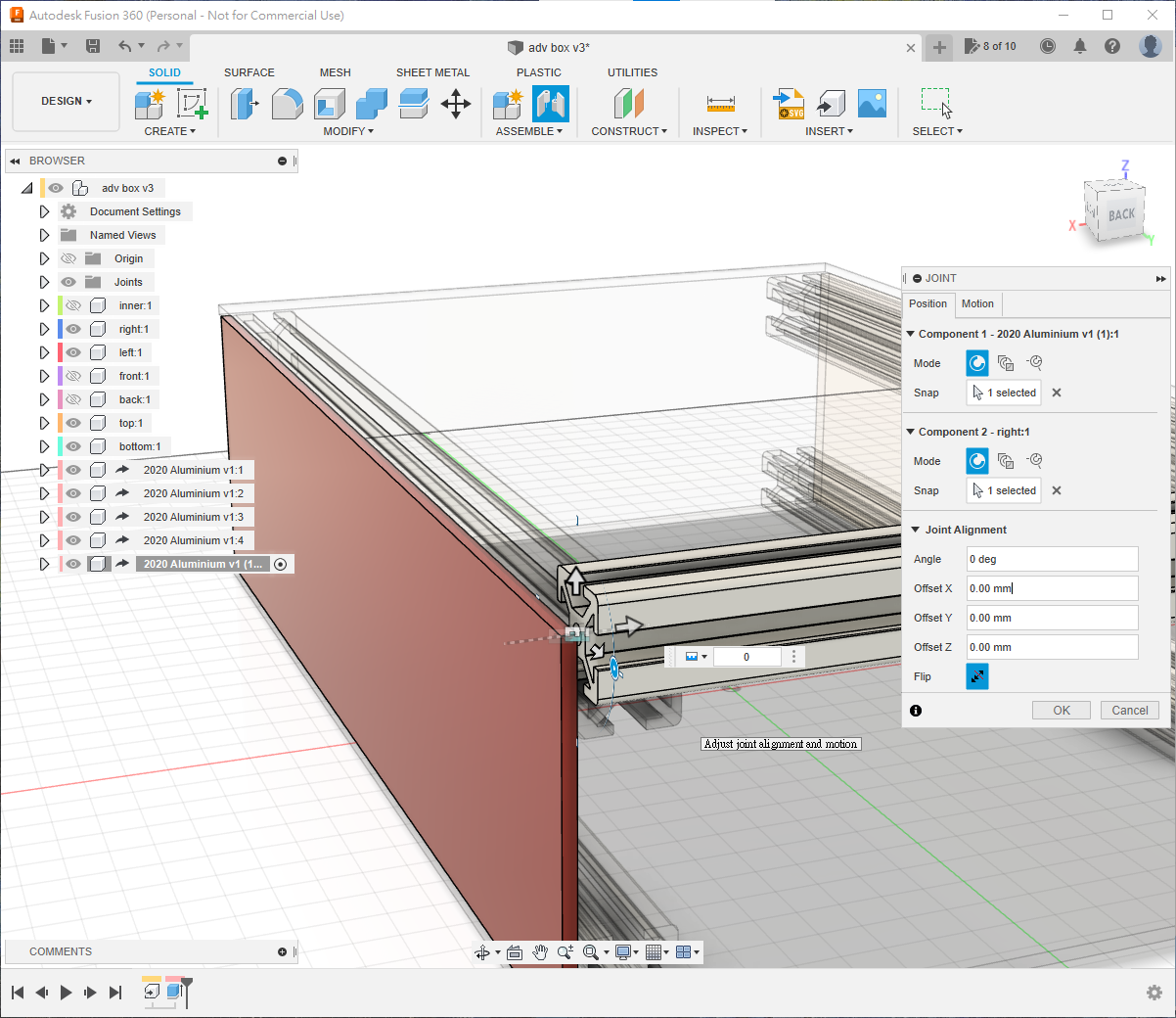

image-20220610154032317image-20220610154120564

💡TIP

確保將小黑點褪回最上層

  • 點選剛剛的 component
    • 使用 ctrl-C 複製，使用 ctrl-V 貼上
  • 跟之前的步驟一樣
    • 複製 4 份，joint 4 次就可以了

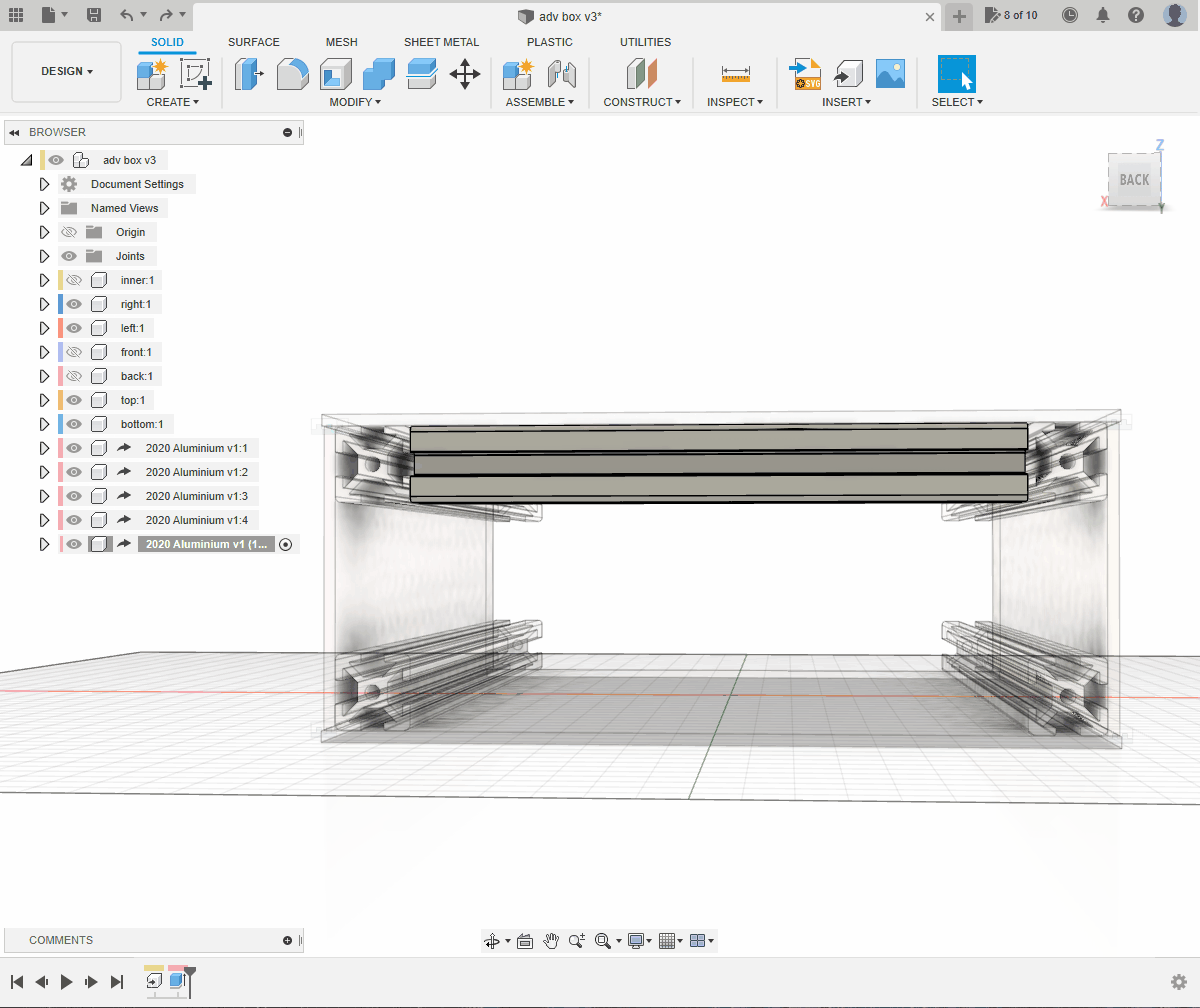

advbox3
  • 複製和組合好後
    • 將之前隱藏了的 component 都顯示出來
    • 使用 interference 指令
      • 確認所有零部件有否因組合錯誤而不小心重疊

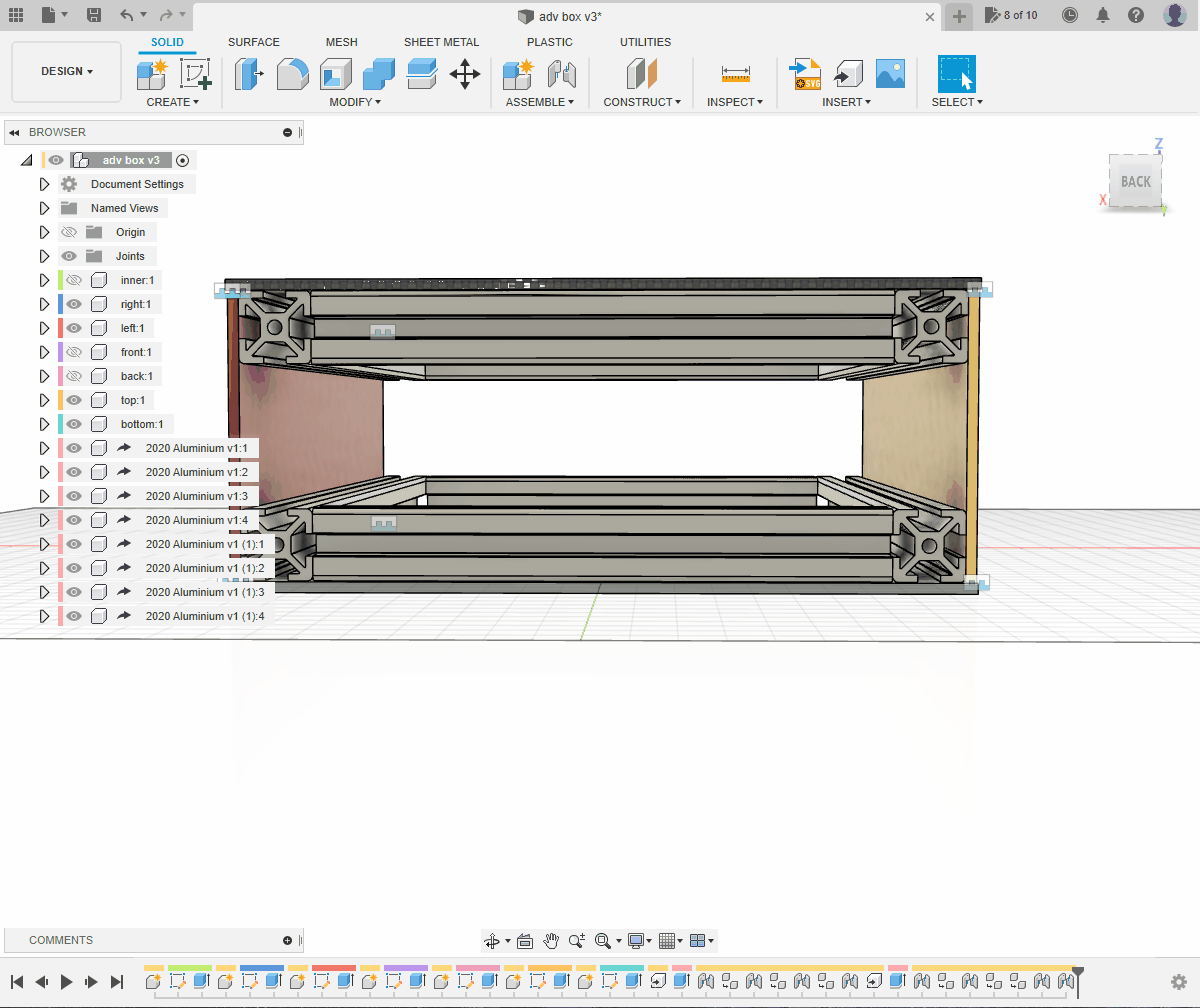

advbox4

繪製鋁架(高) ​

  • 使用 Insert Derive 功能
    • 導入第三款的鋁支架
    • 作為 component derive 入檔案中

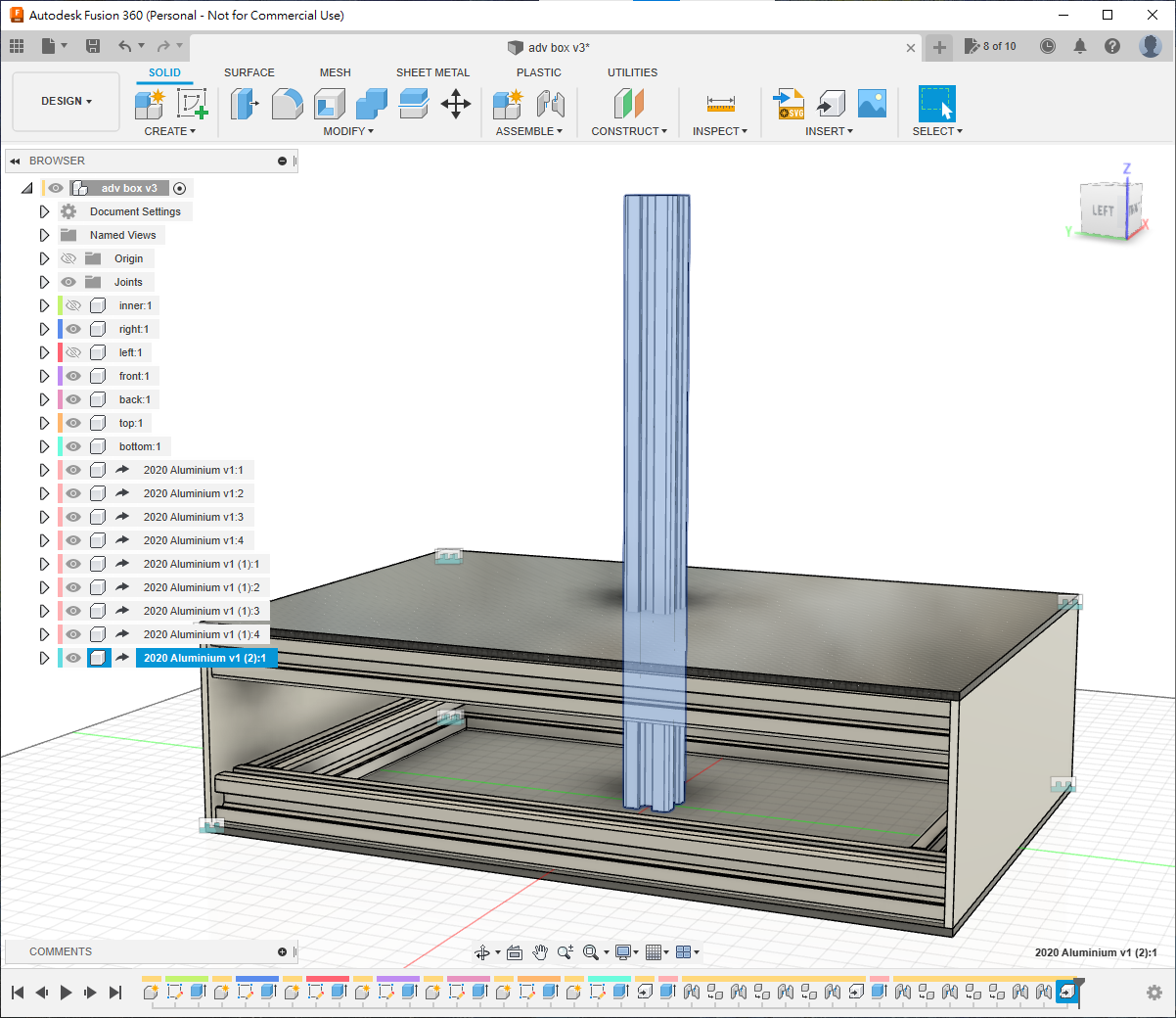

image-20220610160711629

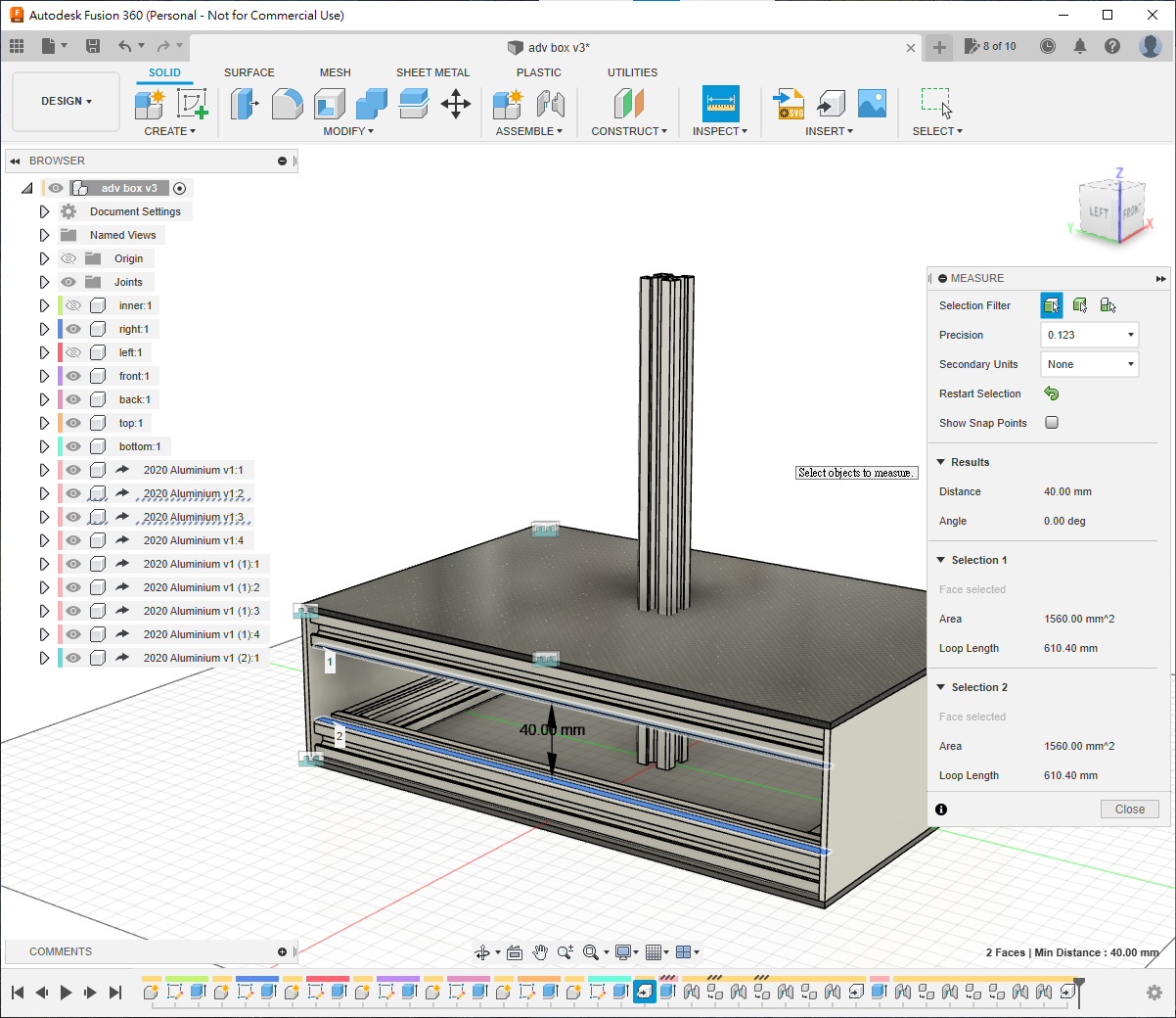

  • 使用快捷鍵 I
    • 量度盒子內部 80mm 的高
    • 減去兩支支架後，剩餘 40mm
    • 因此，250mm 的支架需要減去 210mm

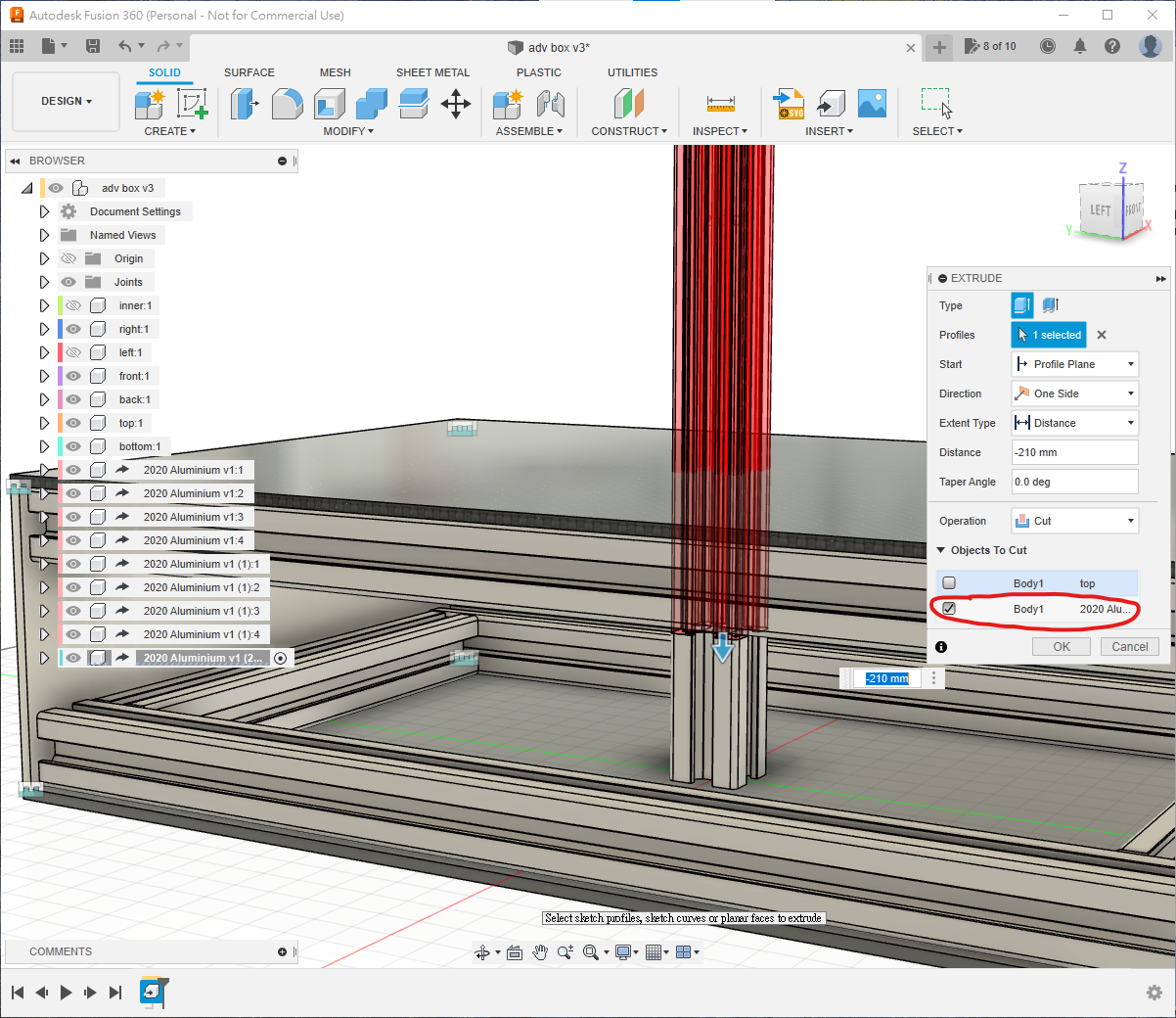

💡TIP

將小黑點選至鋁條

  • 使用快捷鍵 E 減去 210mm
  • 如果發現其他東西也一起被減去，可以開啟 Object to Cut 選項
    • 只點選現在的 component
    • 或者先隱藏其他 component，減完後再重新顯示出來
image-20220610160753189image-20220610160842191

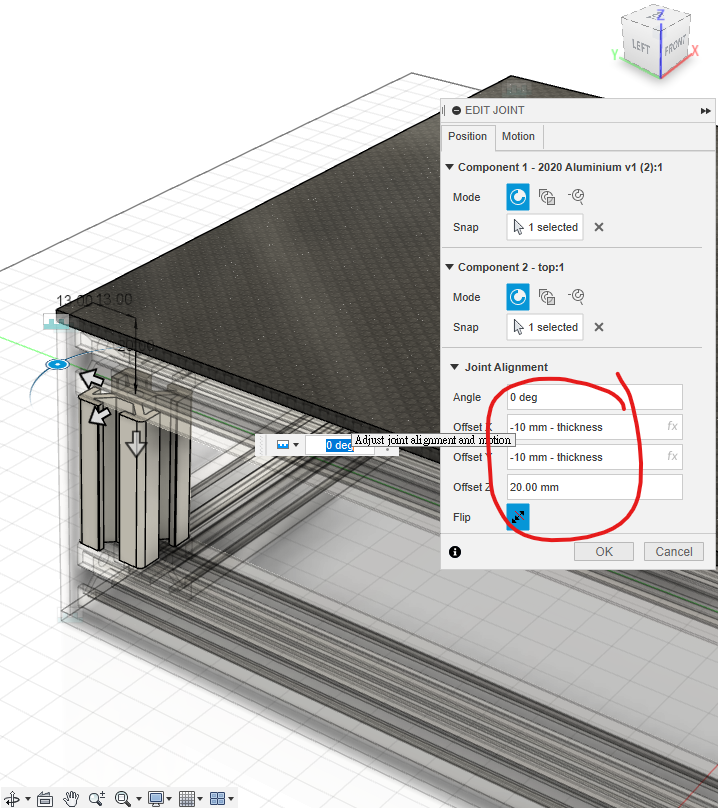

  • 將鋁條組合到 top 的膠板底部
    • 選擇 offset，尺寸如右圖

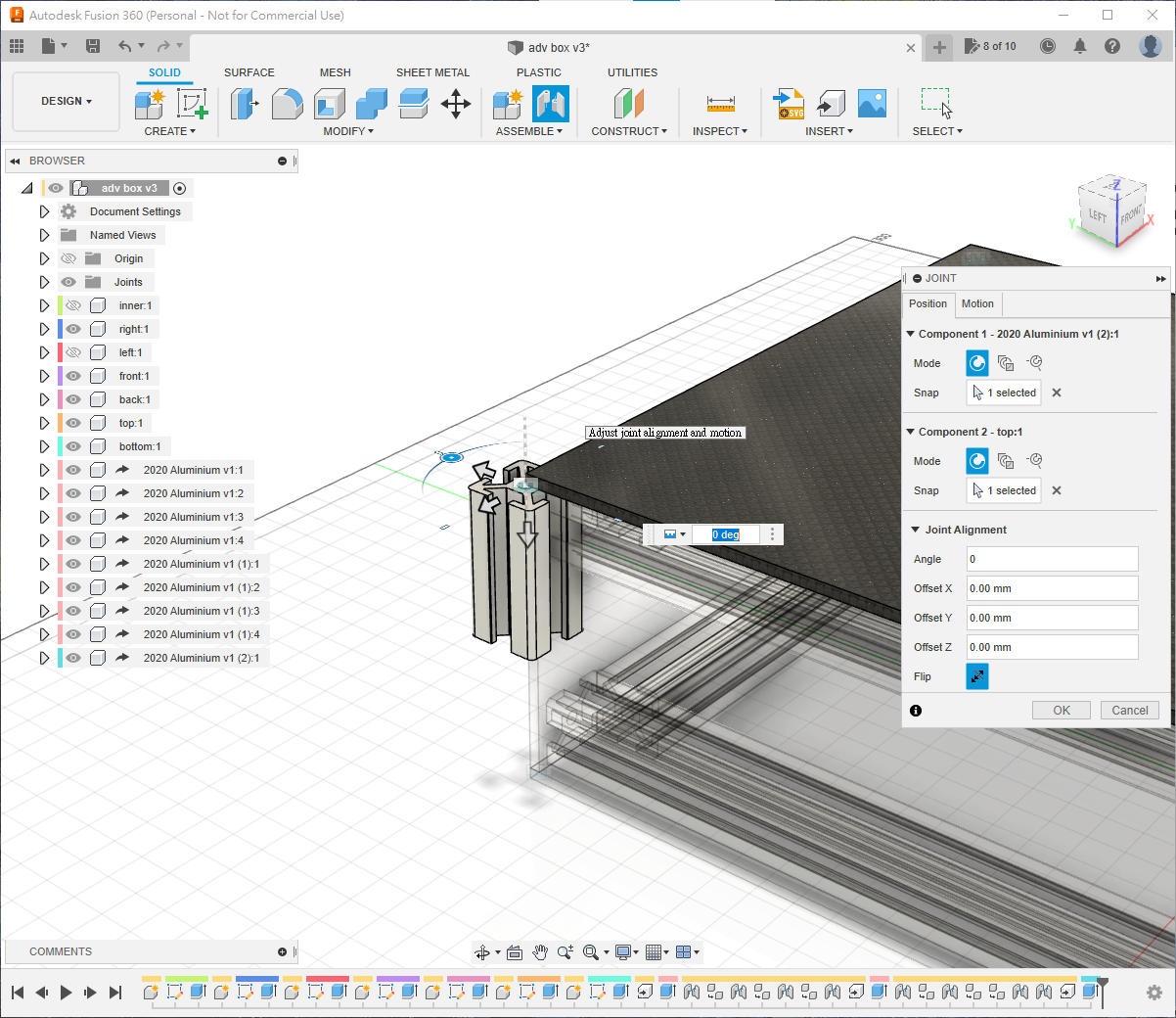

image-20220610160924989image-20220610161009950

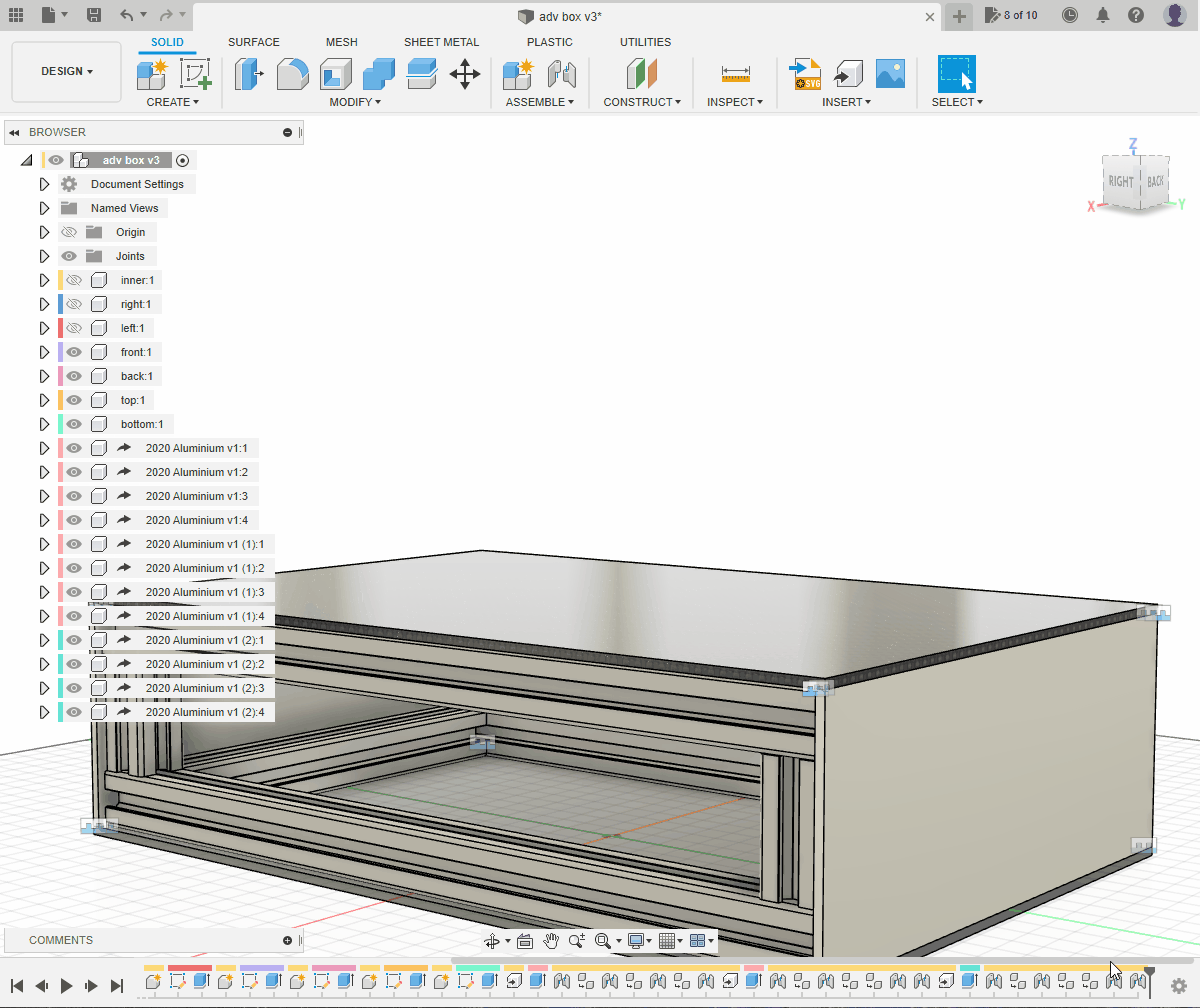

  • 複製貼上和重複步驟4次後
    • 將12條鋁條都製作和組合好
  • 開啟隱藏的 component
    • 將它們都顯示出來
  • 使用 Interference 指令
    • 檢查所有零部件是否因組合錯誤而不小心重疊
advbox5

最後組合和開孔 ​

最後組合 ​

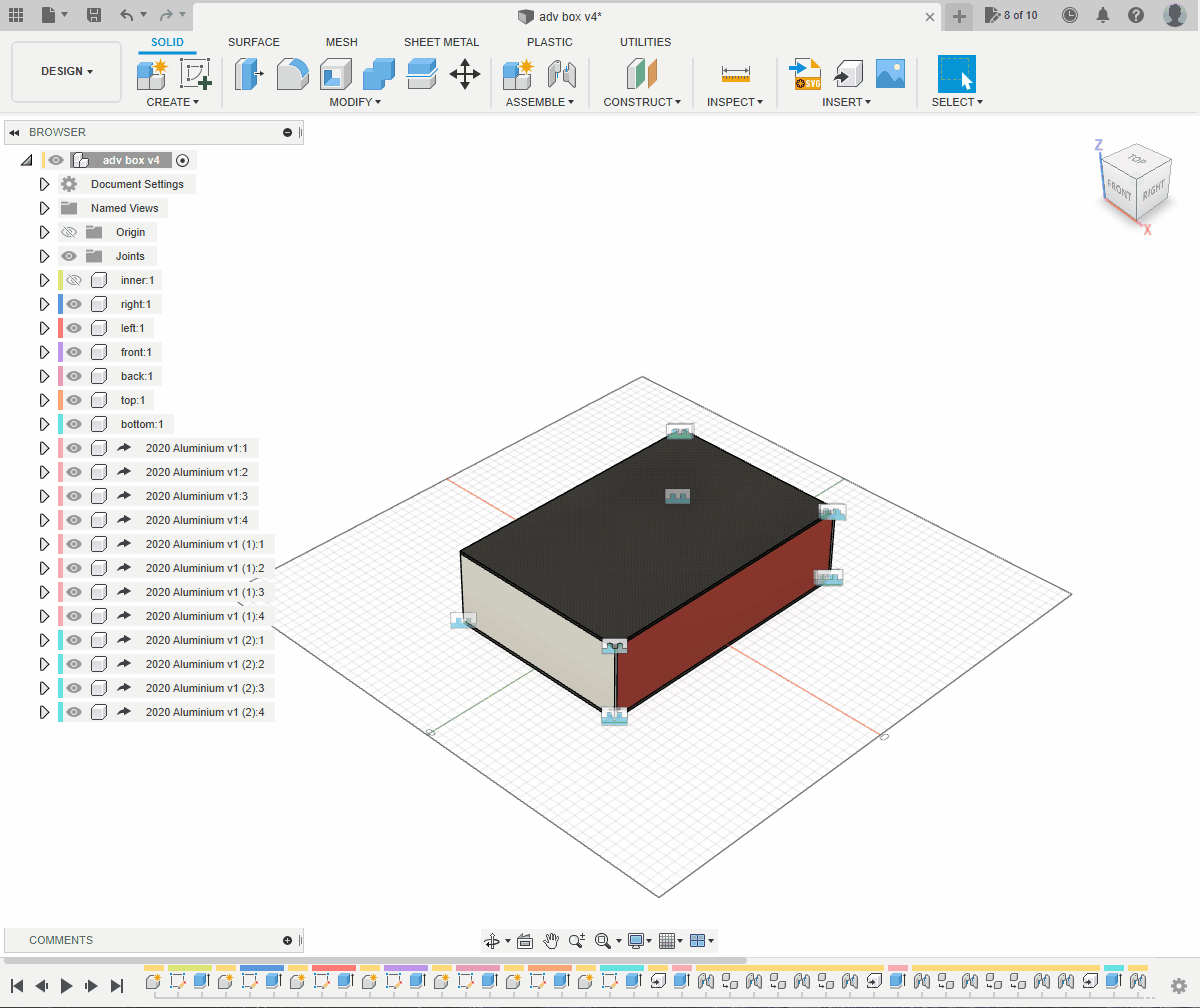

  • 完成上面的步驟後，確認沒有問題
    • 拖動盒子，確認哪些板末已經完全組合
advbox6

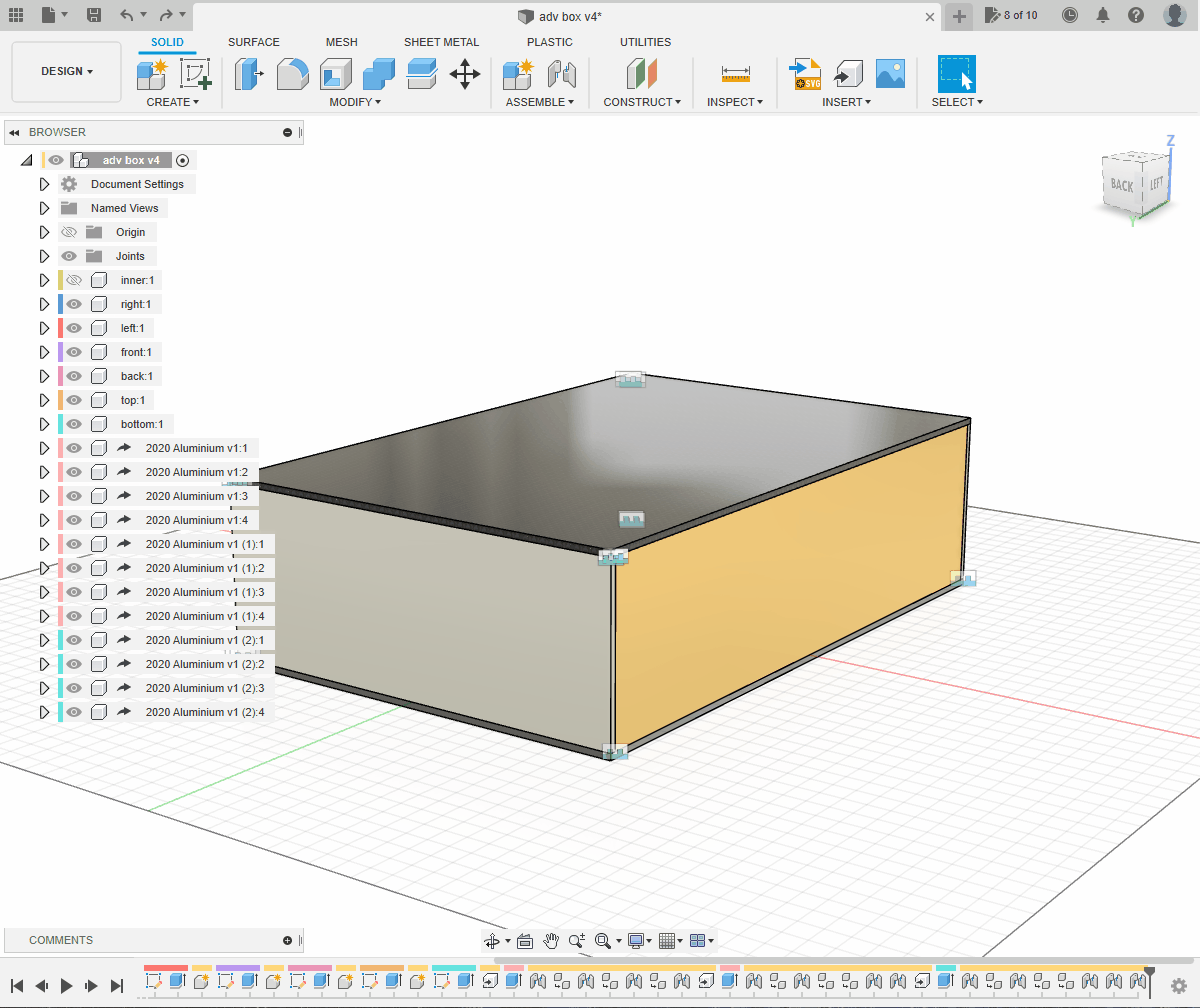

  • 使用 hotkey J 來組合起來
    • 記得不要組合到鋁條，要將膠板和膠板的角組合起來
    • 如果對位時十分困難
      • 可以在組合時，指著特定的面
      • 之後按著 ctrl 鍵，就能鎖在該面上

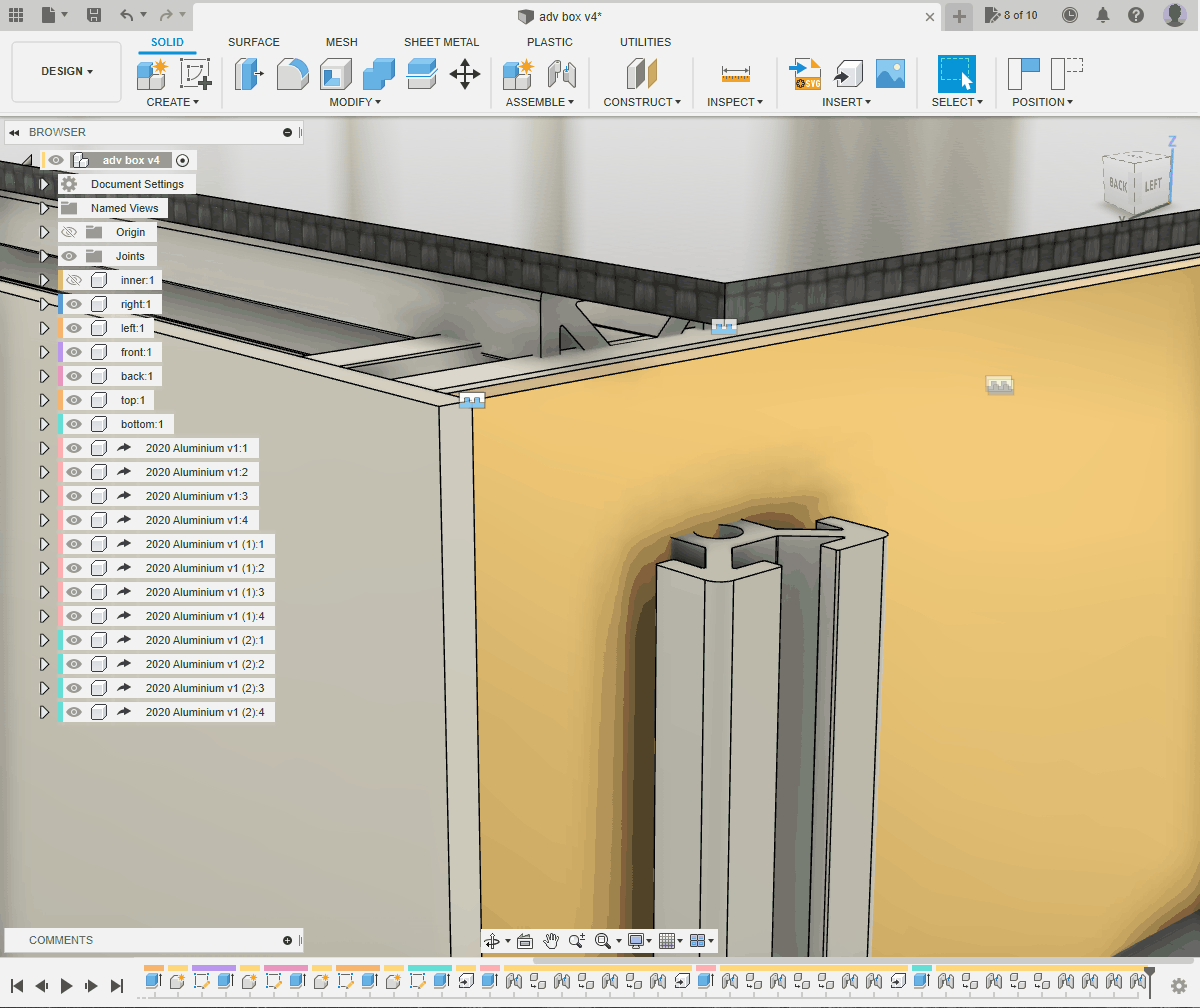

advbox8advbox9

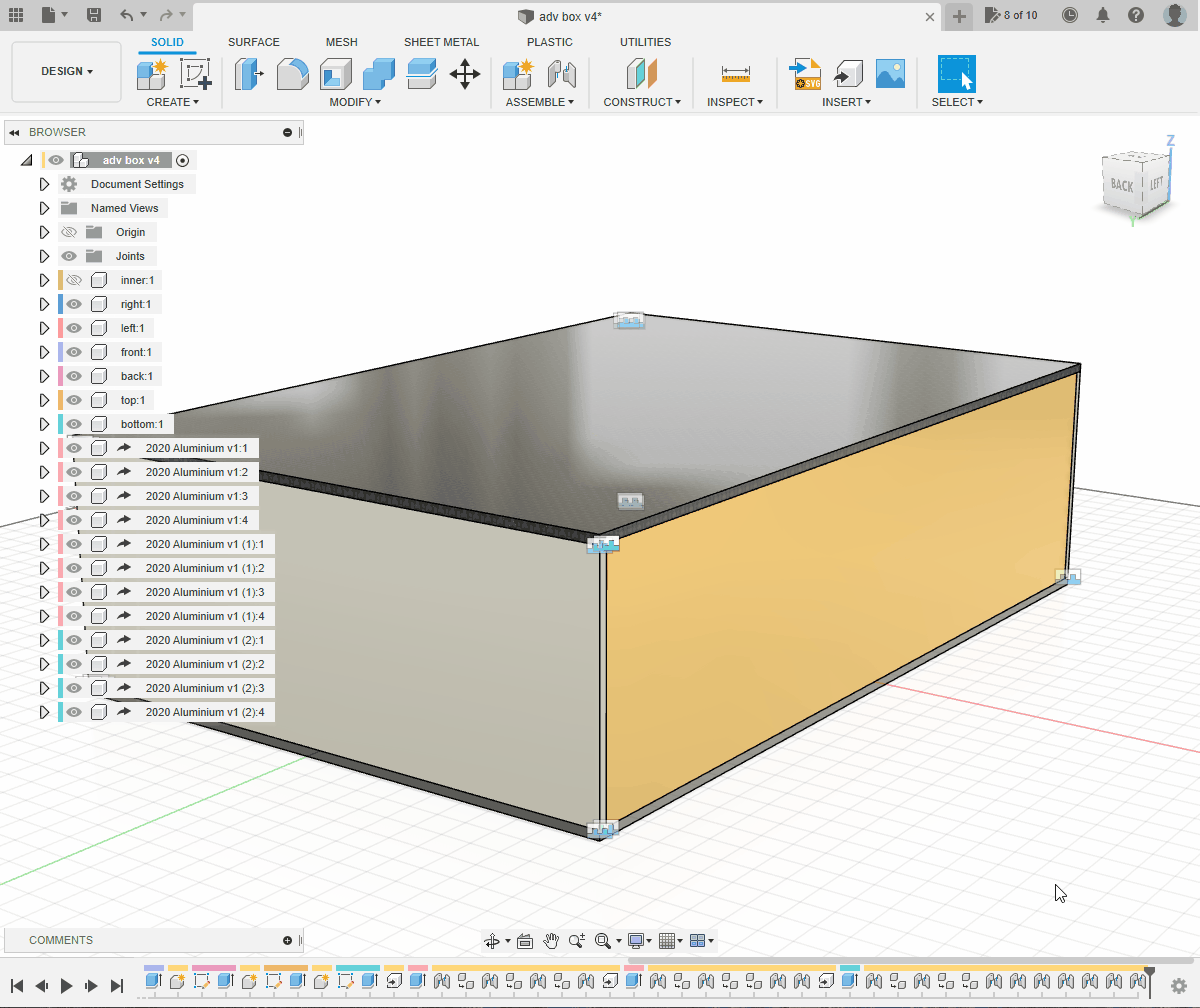

  • 完成後再拖動一下, 確保全部的膠板和鋁條都完整組合起來
advbox7

開孔 ​

💡TIP

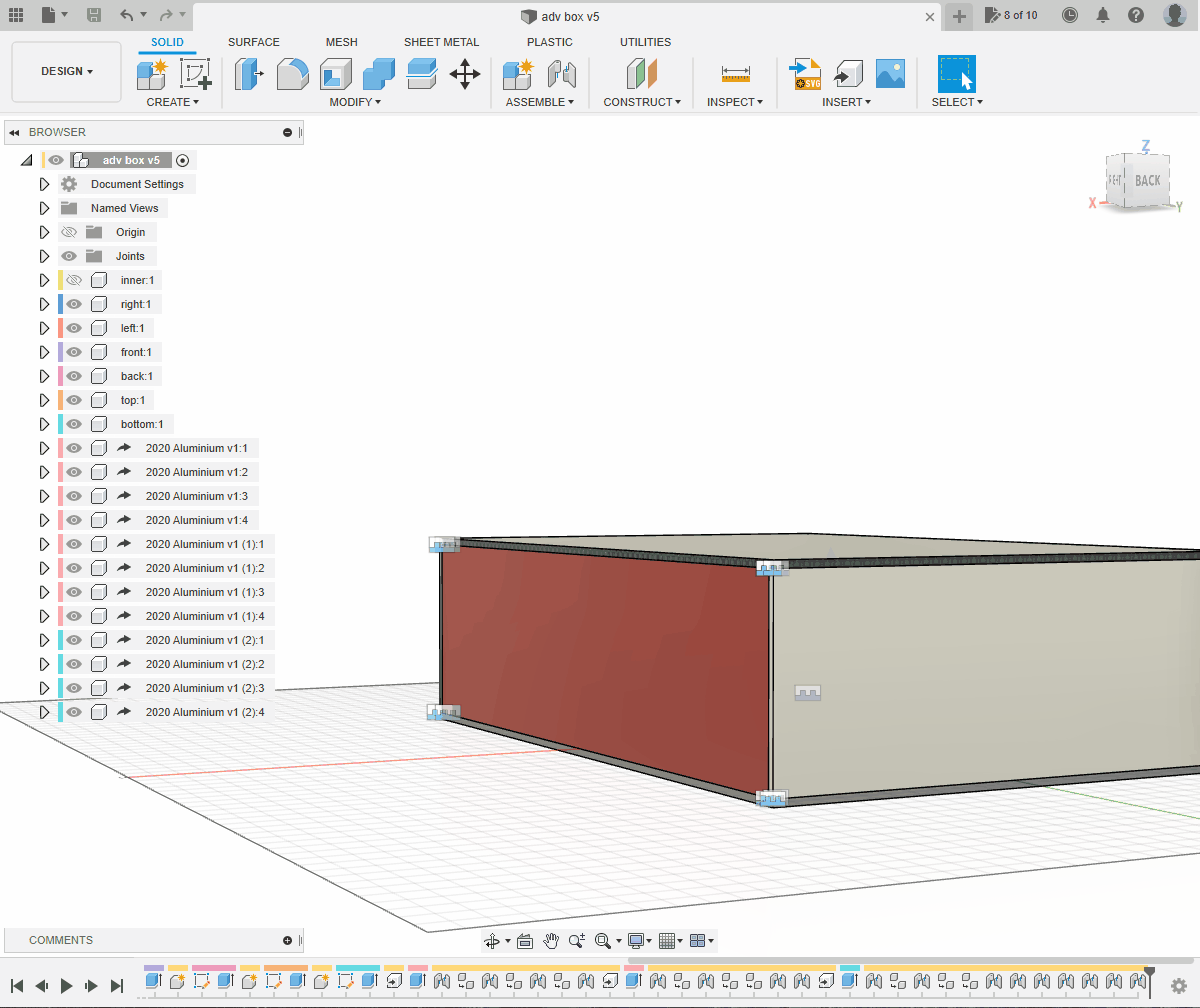

選取小黑點到 right 旁

  • 在表面上開一個new sketch
  • 先將 right 的 body 隱藏起來
  • 使用 快捷鍵P 將鋁條的槽投影到 sketch 上
  • 之後再將 body 重新顯示
advbox10

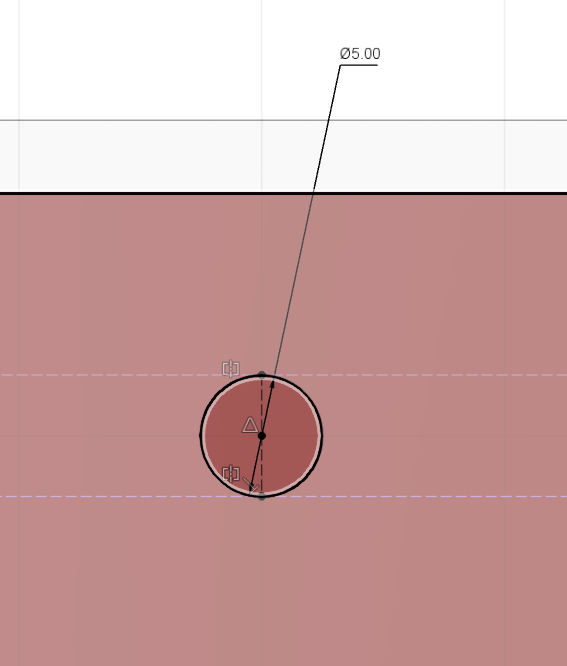

  • 根據圖片開 4 個孔

    • 不必完全跟隨給定的尺寸

    • 如果擔心膠板中間沒有螺絲固定會彎曲

      • 可以在中間加多一個螺絲孔

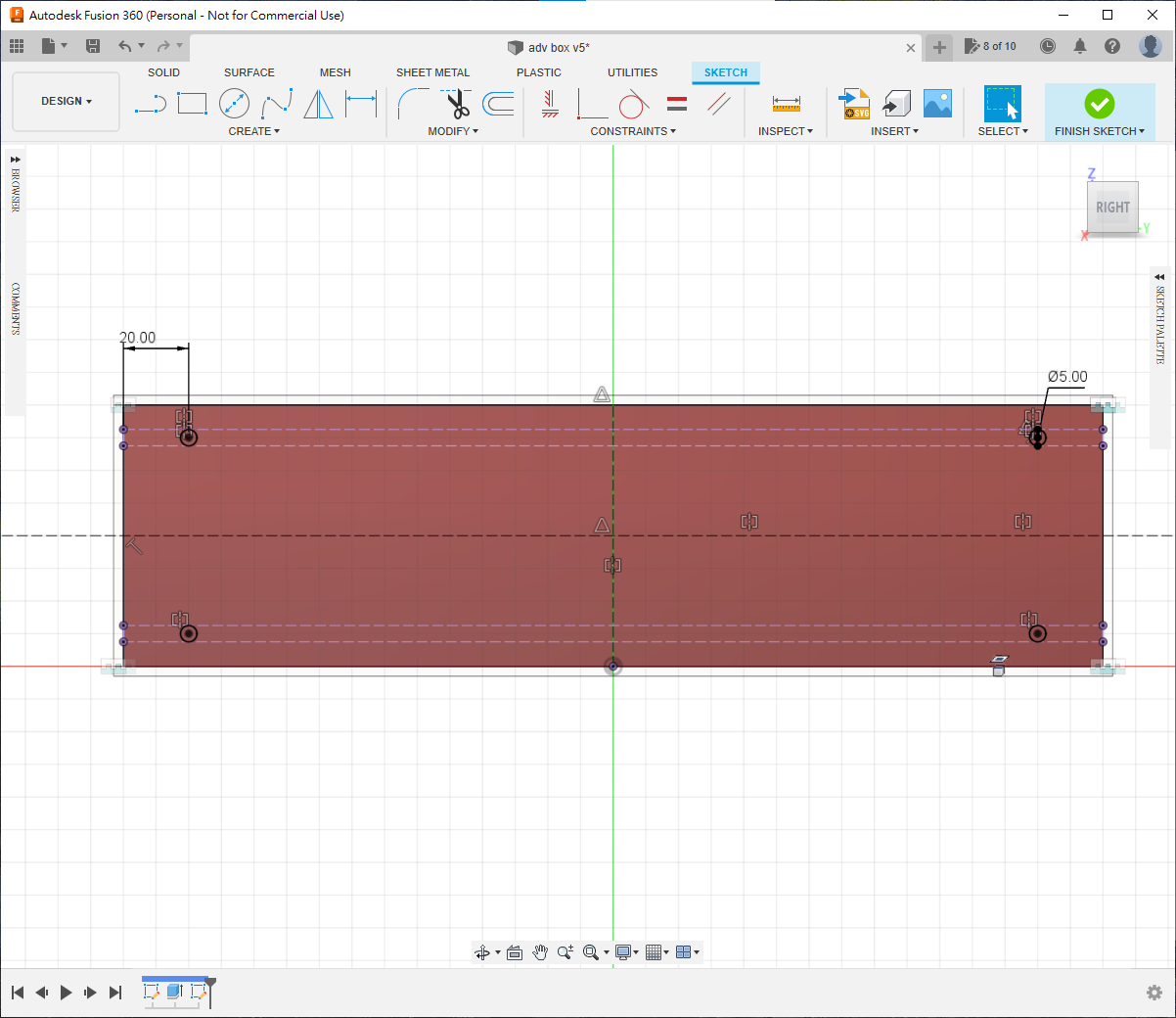

image-20220613091211185image-20220613091308072

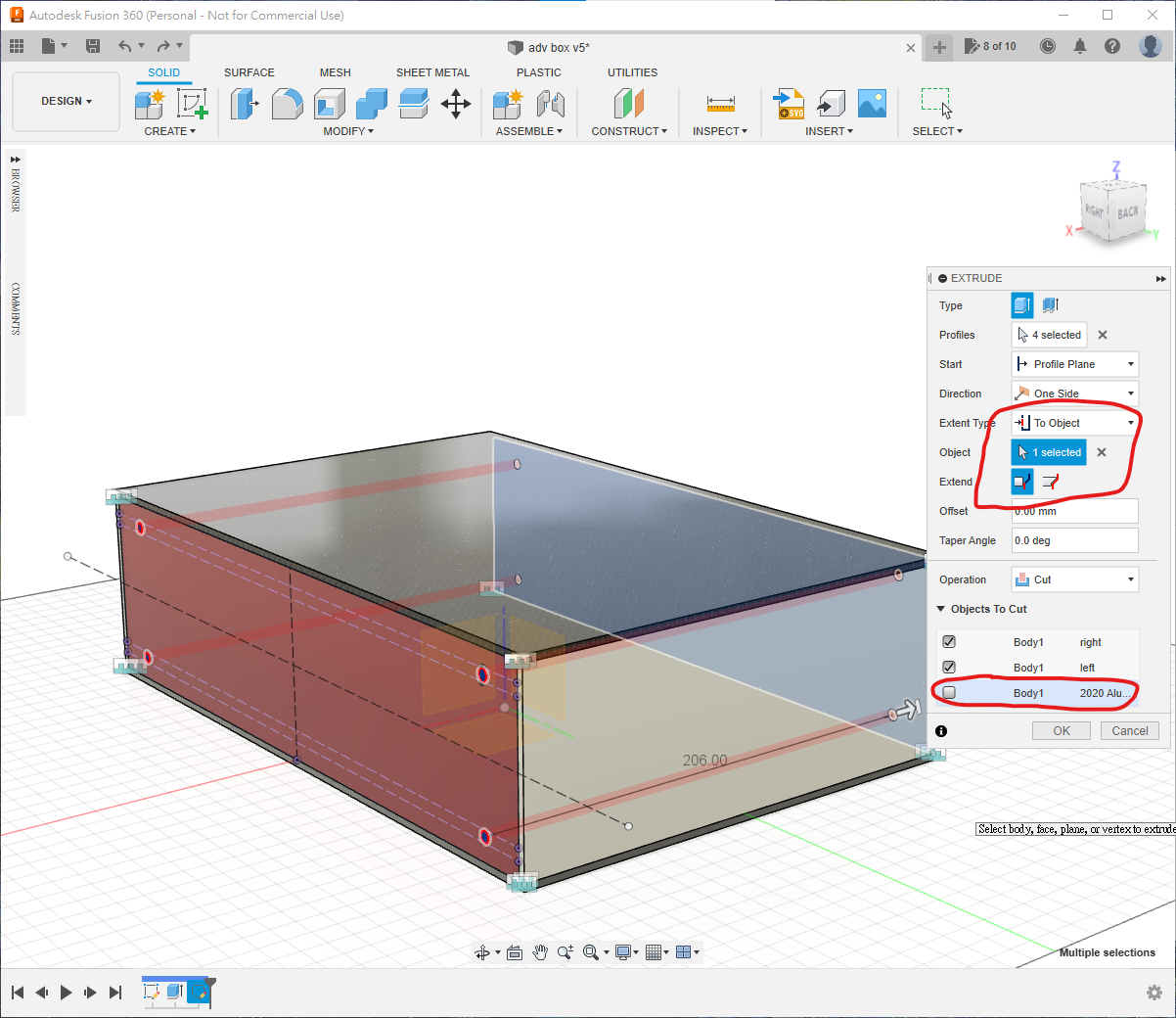

  • 之後可以使用 快捷鍵E 來開孔
    • 選用 To Object點選到另一邊
    • 在 Objects to Cut 中，只點選 right 和 left
      • 否則中間的鋁條也會開孔
image-20220613091506801

💡TIP

點選 component Back 的小黑點

  • 重複之前的步驟
    • 在表面上開一個new sketch
    • 先隱藏 body
    • 再 project 幾個槽和孔

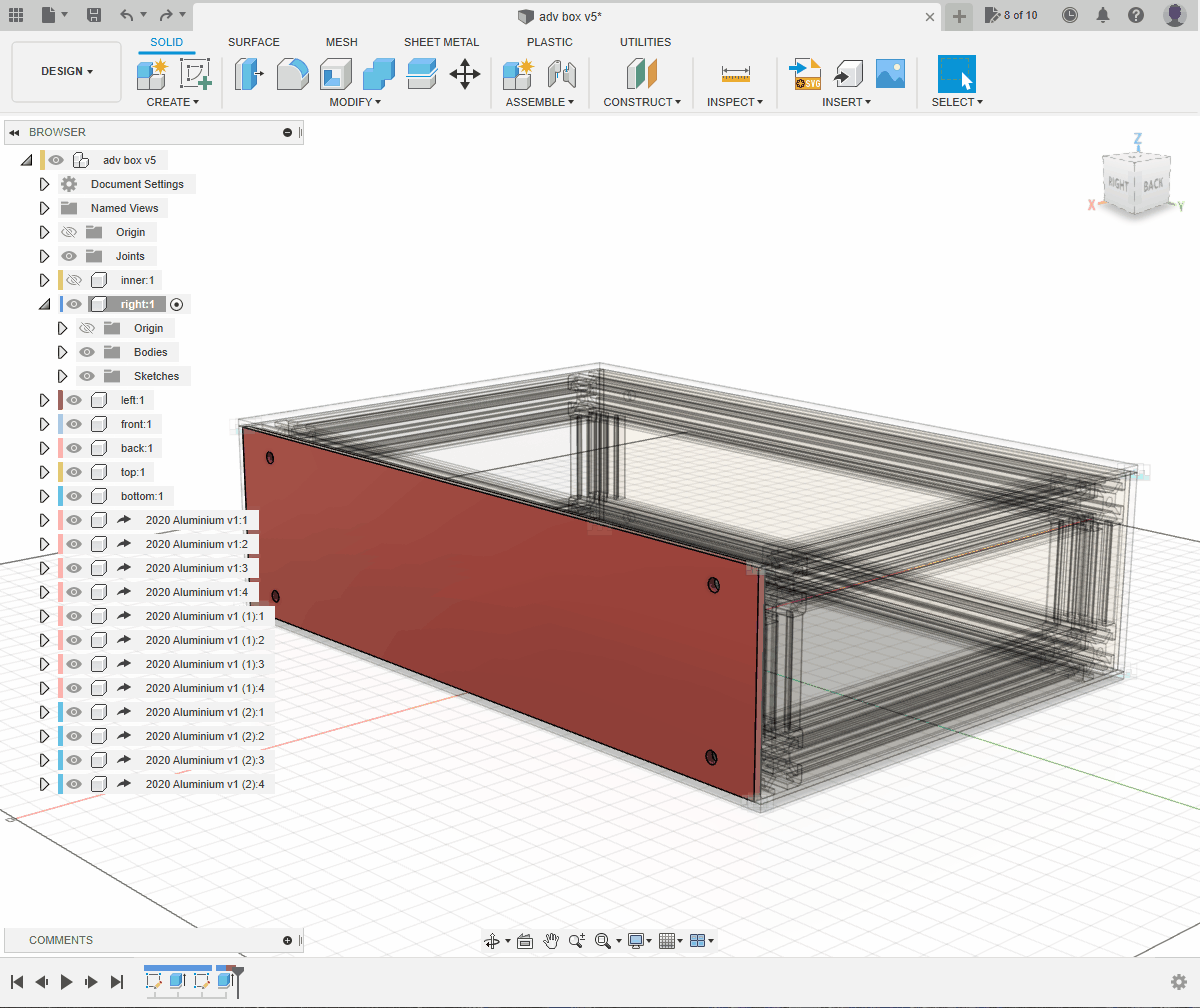

advbox11
  • 這時你有兩個選擇
    1. 可以像上面一樣
      • 在槽上開孔
      • 用 T 型嫘絲將膠板固定在槽上
    2. 或者安裝在 2020 鋁條的頂孔
      • 但頂孔本身沒有任何螺絲紋
      • 購買時要跟賣家確認是否可以代為攻螺絲紋
      • 有些 2020 鋁條的頂孔可能會大一點
        • 要確認攻的是 M5 還是 M6
        • 要攻多深

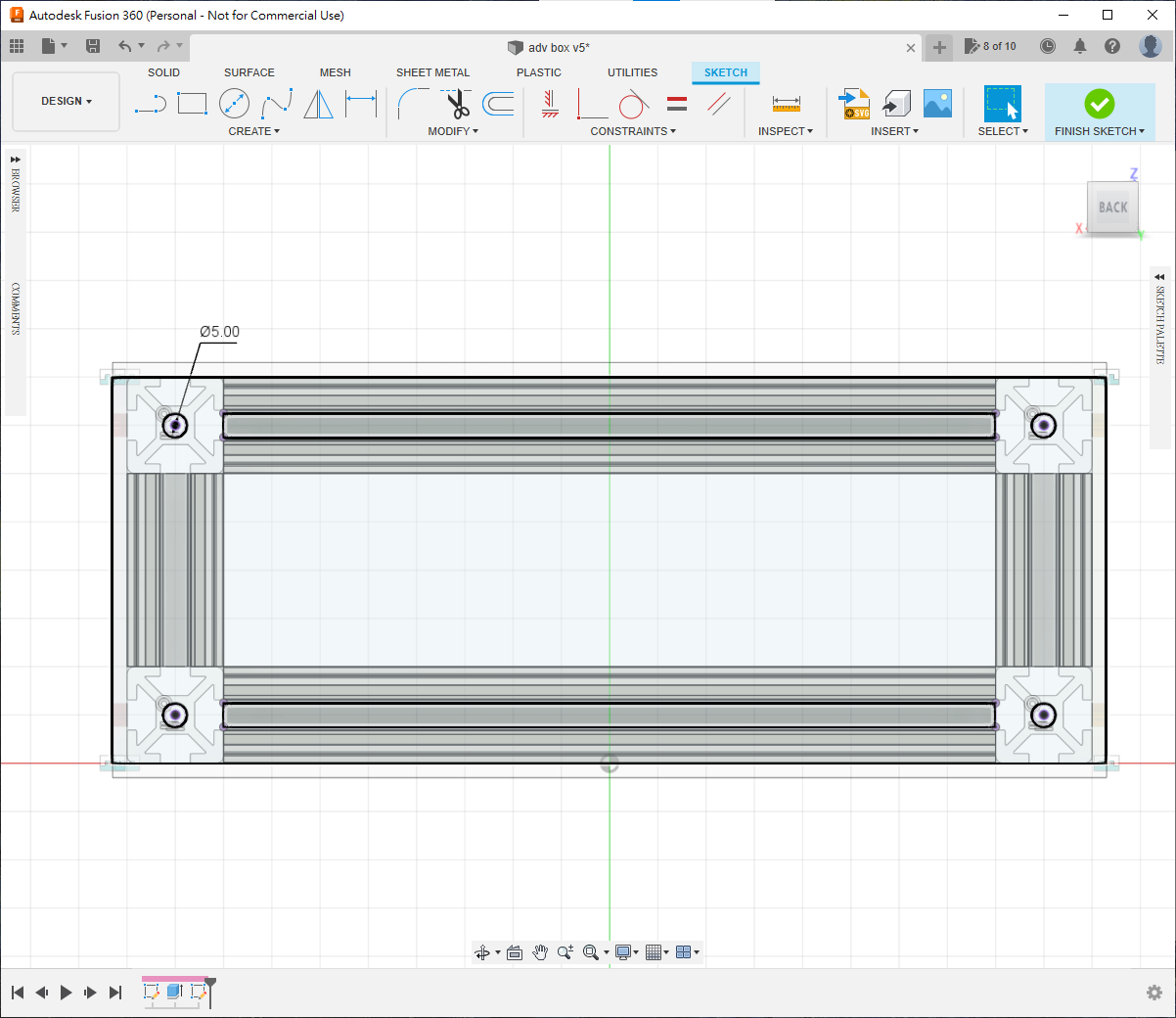

image-20220613092526409
  • 之後就可以開孔
    • 一樣使用 To Object 一次過開兩塊板
    • 但記得不要讓中間的鋁條也開孔

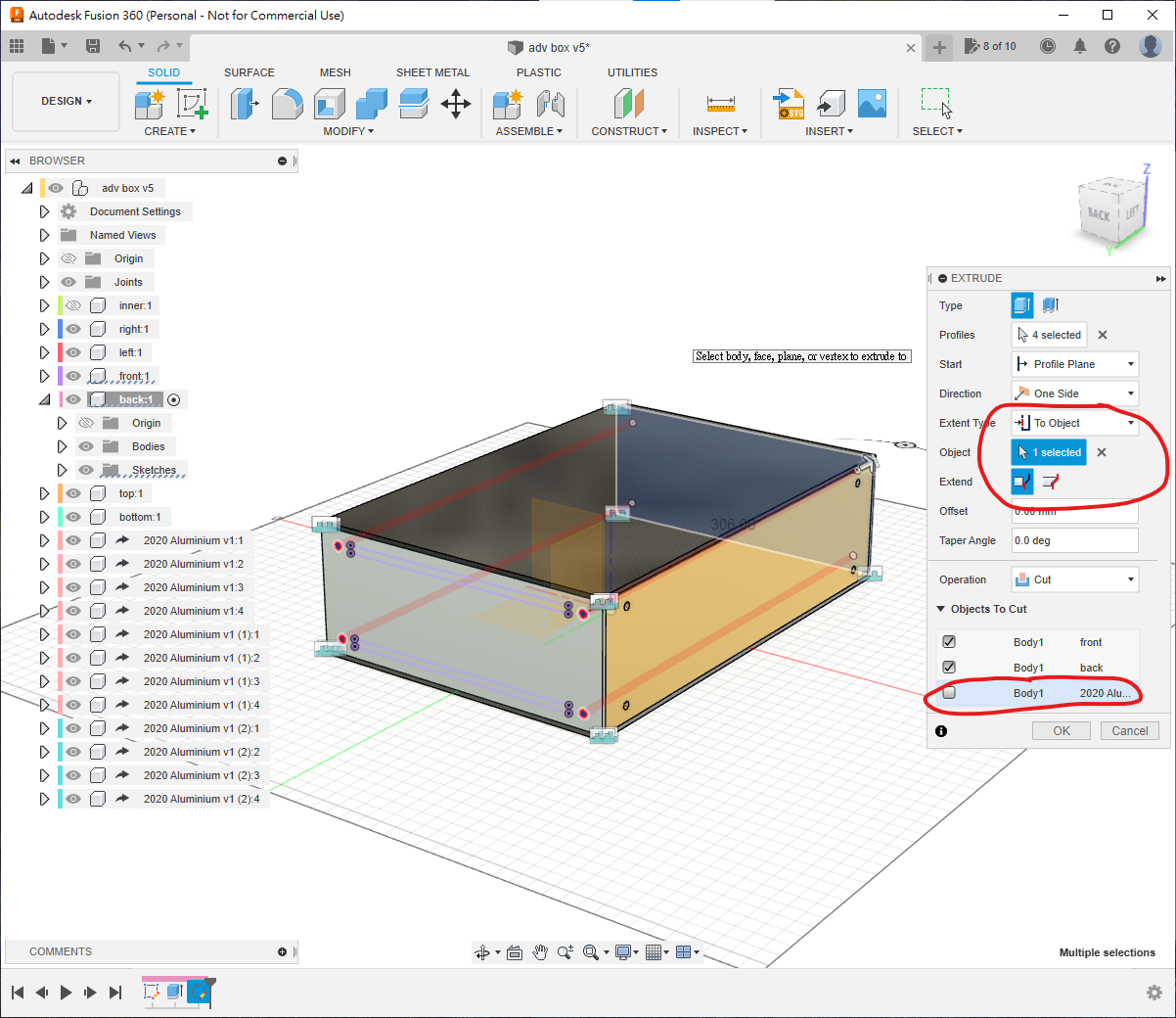

image-20220613092658316

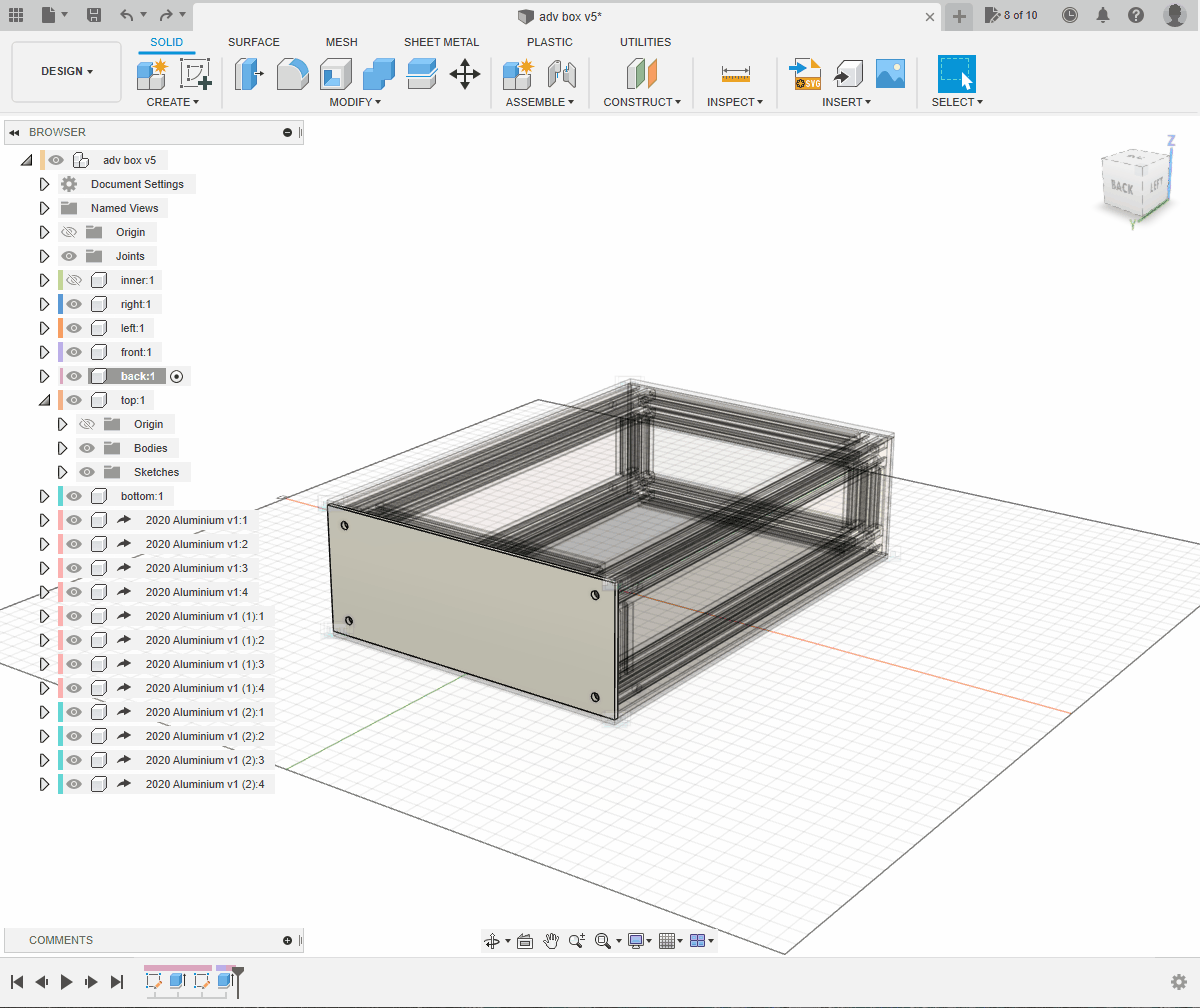

  • 之後的步驟也是一樣, 這裡就不冗述, 只出配圖

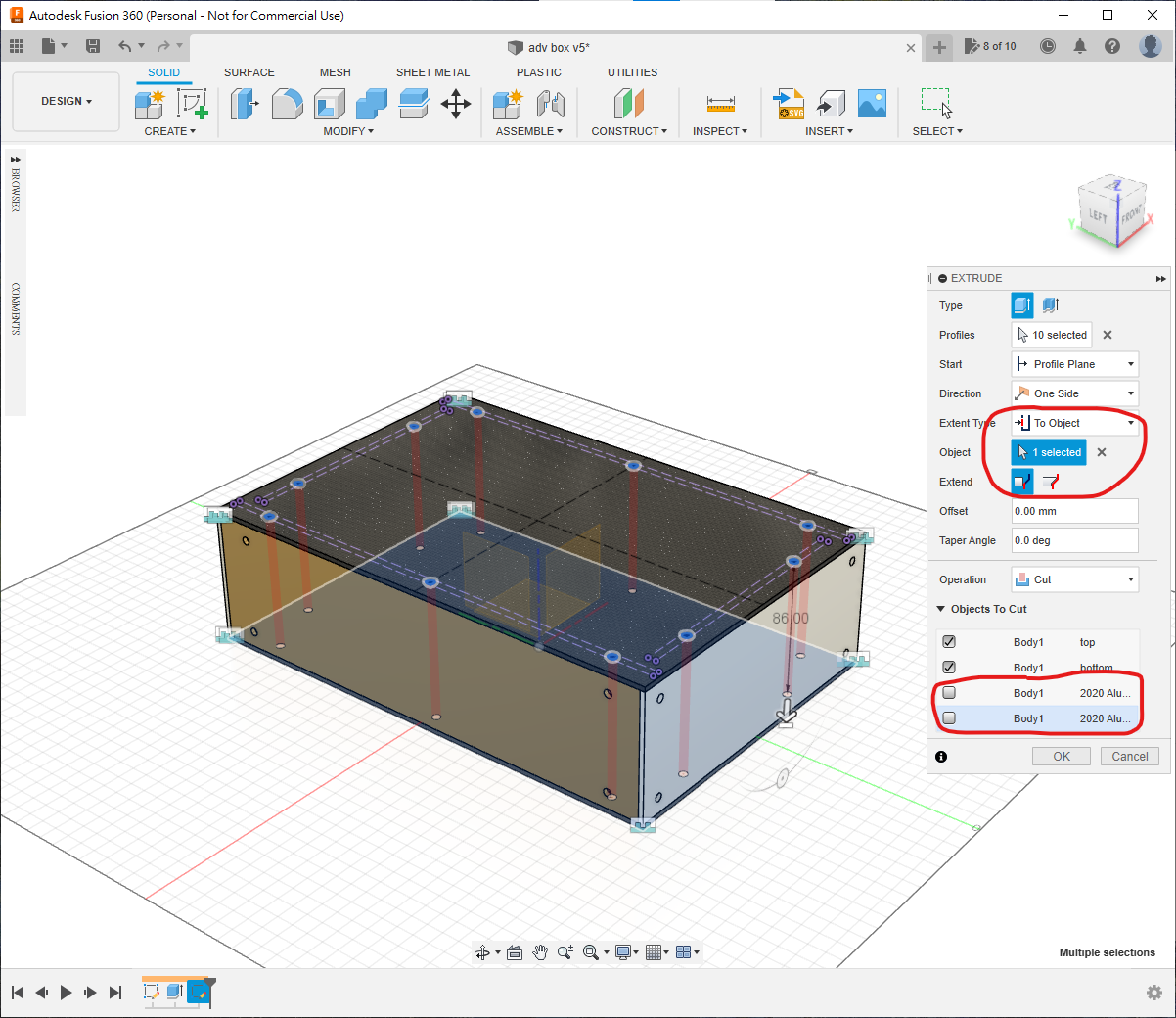

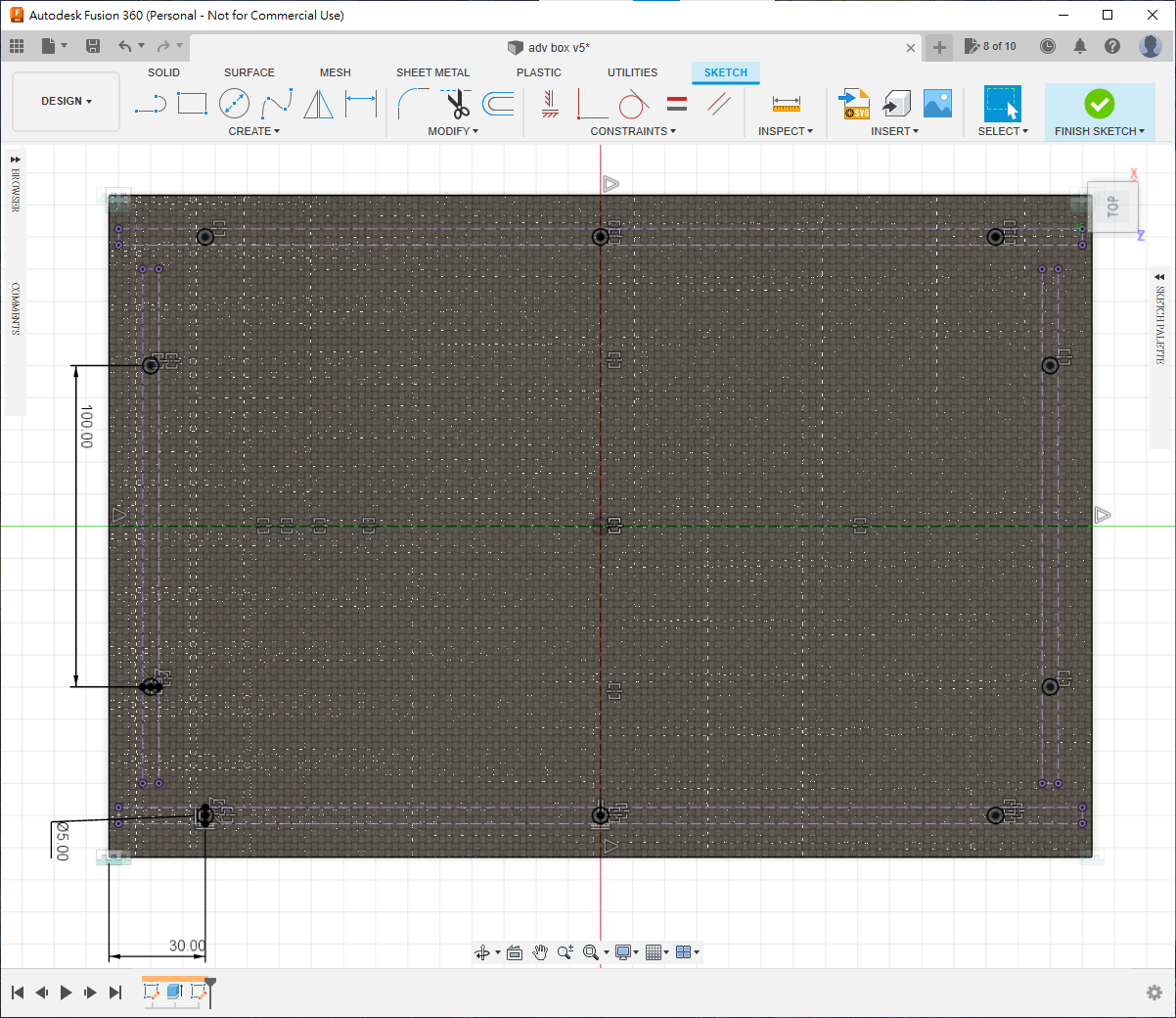

advbox12image-20220613093906555image-20220613094011322

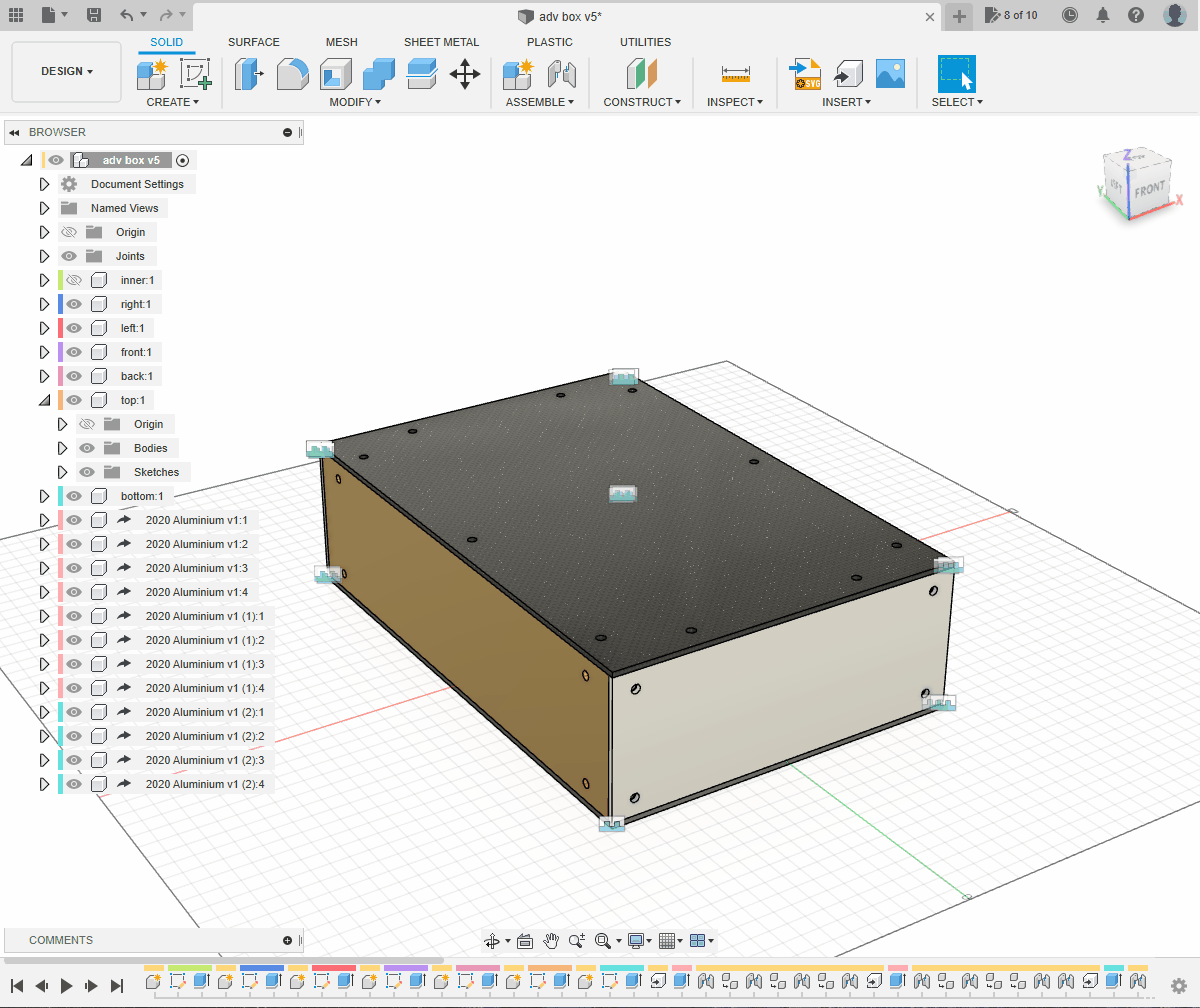

完成 ​

advbox13
