附錄: 匯出DXF/STL/3MF

💡TIP

要把電腦的3D立體檔製作成實體，我們需要把相應的檔案匯出成DXF或STL格式

📝NOTE

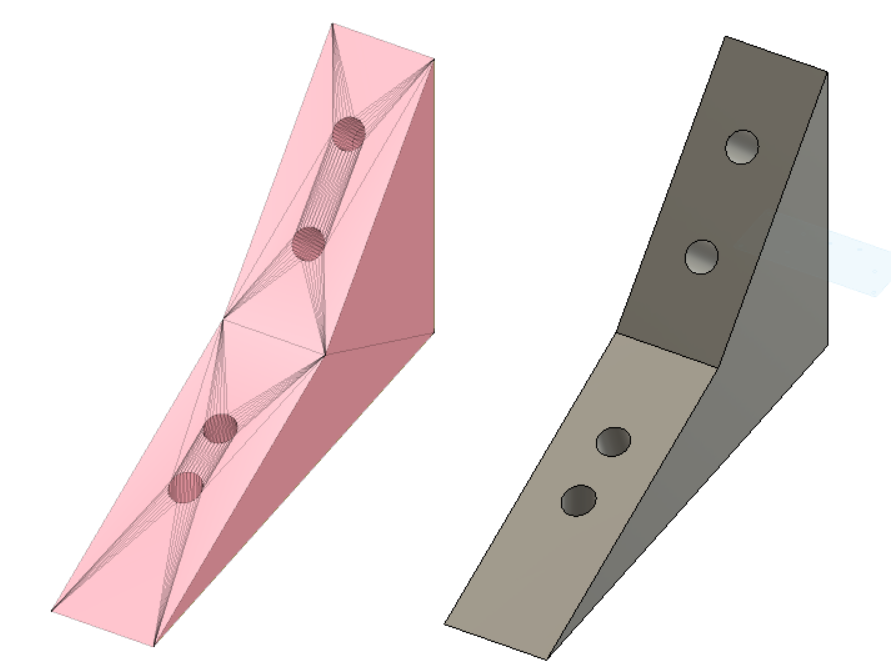

特性	DXF (Drawing Exchange Format)	STL (Stereolithography)/3MF (3D Manufacturing Format)
數據類型	向量 (Vector)	網格 (Mesh)
幾何表達	使用數學定義的點、線、圓弧、樣條曲線 (Splines)。	使用大量三角形擬合表面。
精度	高。保留原始設計的數學幾何參數。	取決於採樣率。圓形會變成長度極短的多邊形。
可編輯性	極高。可在 CAD 中直接修改參數、偏移 (Offset)。	極低。在參數化 CAD 中屬於「死幾何」，難以進行特徵修改。
單位資訊	支援單位定義。	無單位 (Unitless)。僅儲存數值，易導致縮放錯誤。
主要用途	2D 鐳射切割、CNC 銑削、跨 CAD 繪圖交換。	3D 打印 (舊式標準)。

匯出DXF

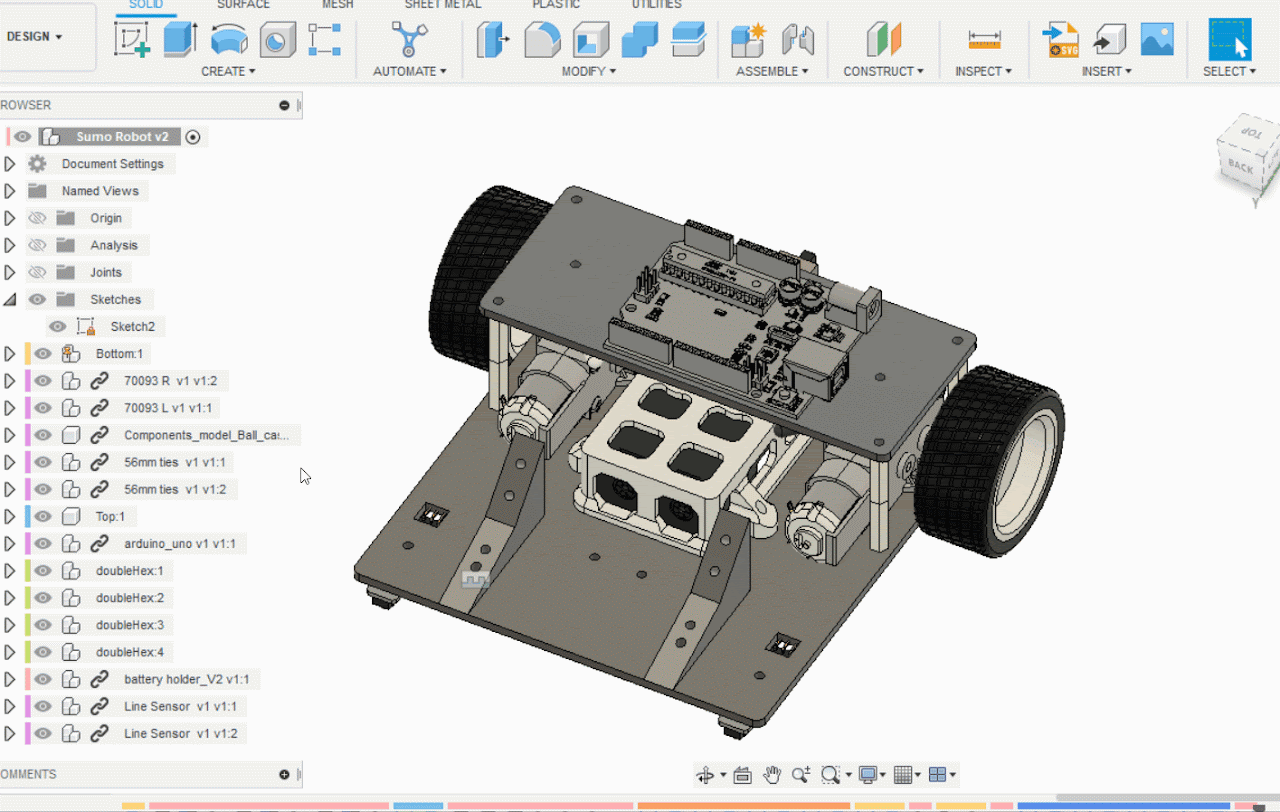

Step 1

⚠️WARNING

1. 確保小黑點在最上
2. 確保要匯出的平面上，沒有其他Sketch，如果有的話，用滑鼠左鍵點一下Sketch，再用快捷鍵h將sketch隱藏

3. 點選要匯出的面、按下p鍵(project)、再按下Finish Sketch
4. 完成後左方會多了一個Sketch

Step 2

點選左方剛新增的sketch，按滑鼠右鍵->Save as dxf 完成儲存

注意：❌容易犯錯的誤區

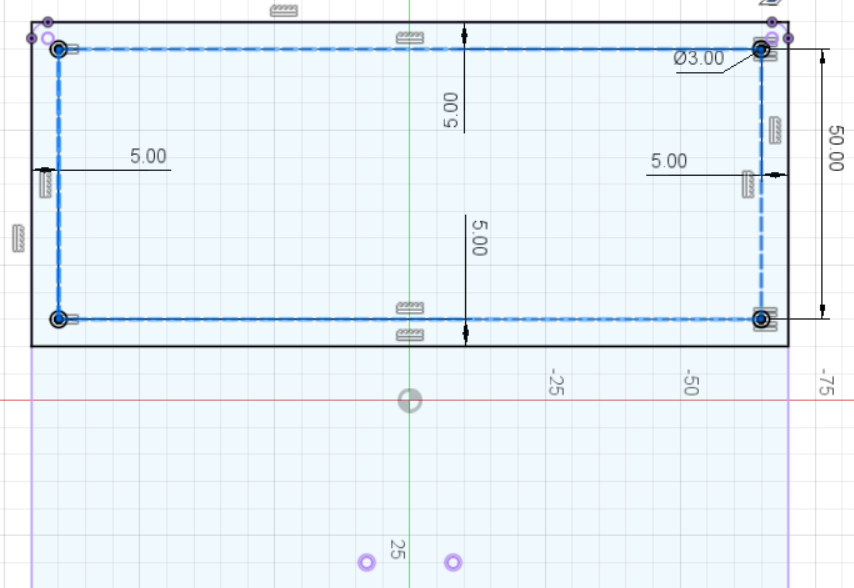

• 雖然我們也可以用中間作畫過程的Sketch匯出DXF檔(例如頂板這步驟)

• 但會把 作圖線(藍色虛線) 以及 投影線(紫色實綫) 也一併匯出，==可能導致鐳射機把不必要切斷的部份也切斷！

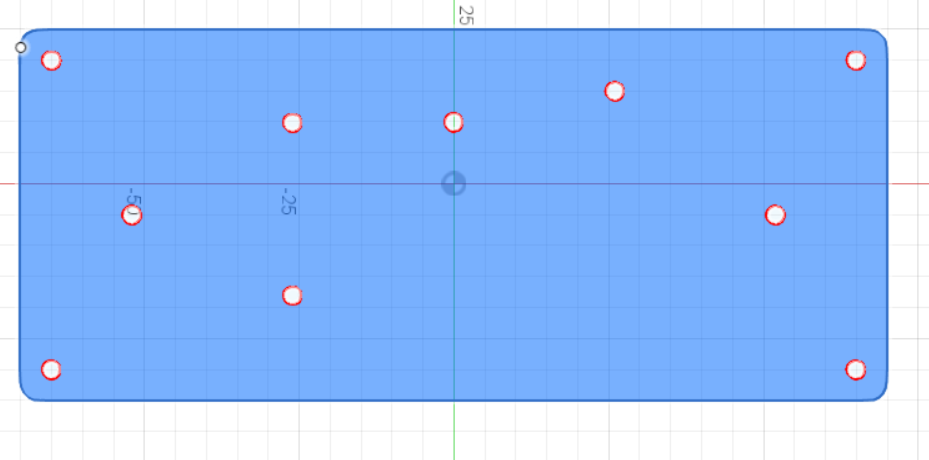

✔️正確的例子

💡TIP

我們應該在全部設計都完成後，再用上面Step1的方法投影一個新的面來儲存DXF

匯出STL/3MF

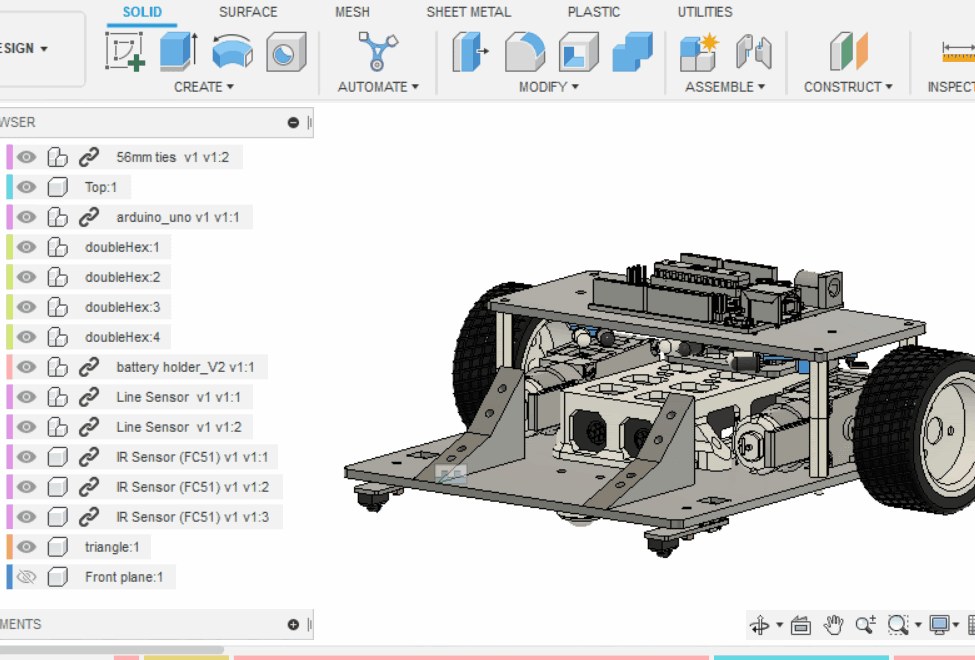

• STL/3MF的匯出比DXF簡單，只要找到該物件的body，然後按右鍵->Save as mesh就完成了。

• 注意一份STL/3MF檔只能有一個body，不能把多個body一起匯出成一份STL/3MF
