Fusion360基本設定

本章將會介紹fusion360的基本設定和用法。

Step 1 如何存/讀檔

• 進入到fusion360之後，會見到左手邊會有一個9小格組成的符號，打開後會見到你所有的project。

  • 例如現在你需要設計一部相撲機械人，那你的機械人可能牽涉到很多的零部件，那麼，開一個新的project就可以方便管理。

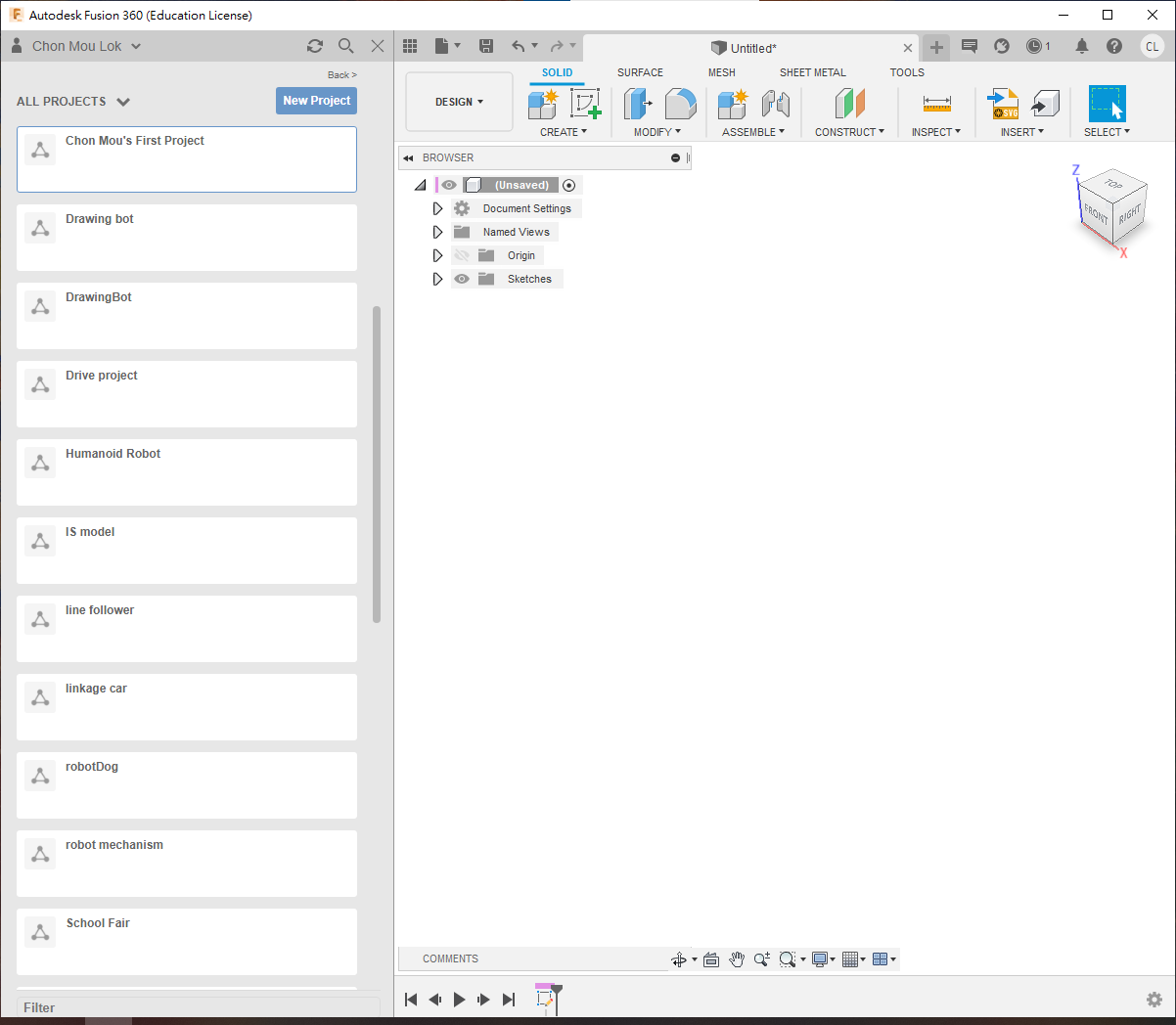

• 進入Fusion360，點開左手邊的符號，看到project列表

• 點選New Project，名為first project或XXX's first project

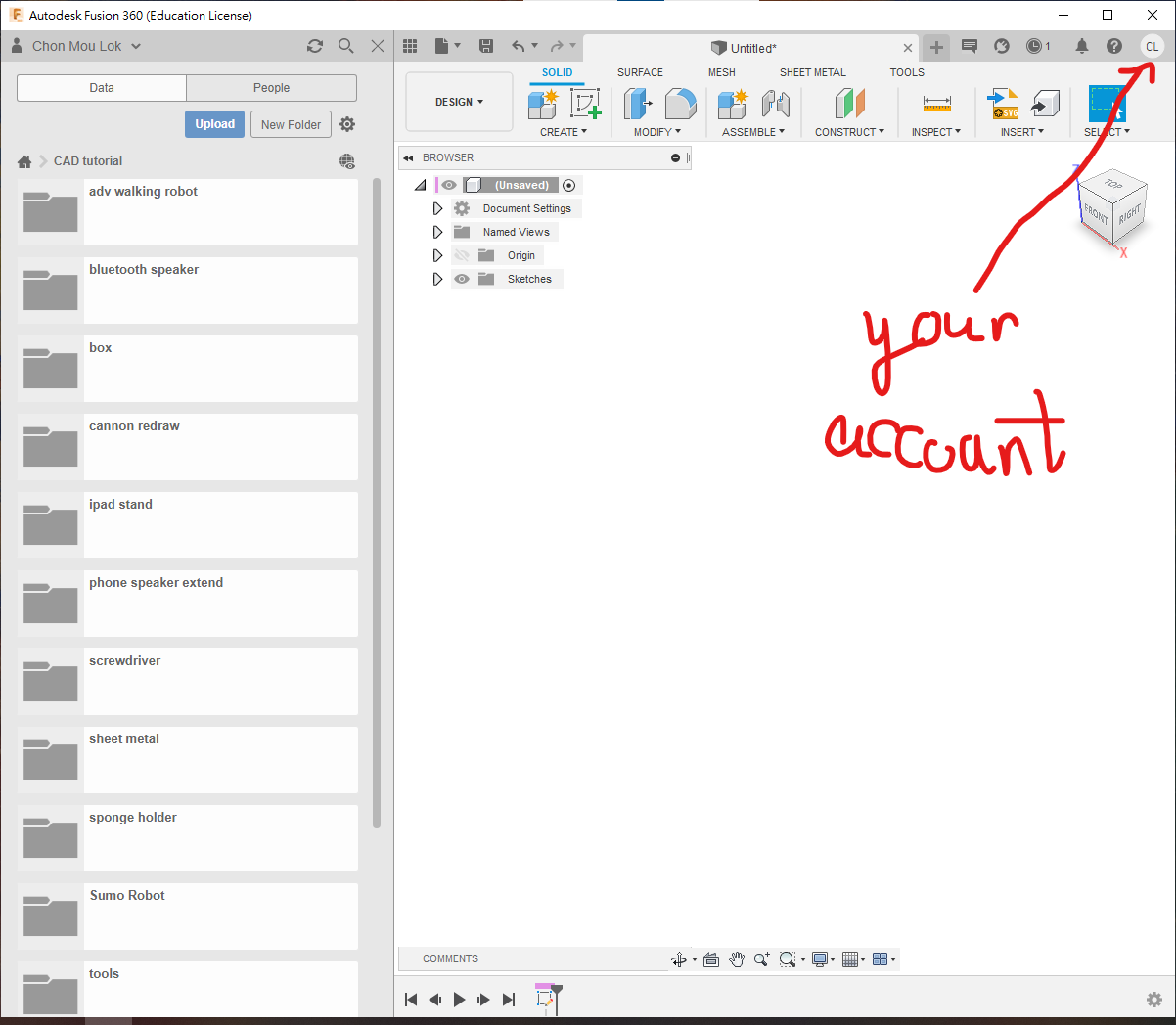

• 進入project後，可以開許多不同的folders，用來分別管理不同的cad圖檔，例如螺絲、絲母、馬達和齒輪等等

• 所有的Fusion360檔案都存在自己的account下，可以下載*.f3d檔來保存。如果圖檔包含其他很多零部件組合成的話，下載的則會是*.f3z檔

• 由於fusion是網上作業的，所以記得每次都要確定使的account是否自己的

Step 2 設定環境

• ❗ 介面記得要用英文版，如果是中文版的話，之後做快速搜尋時就要全部用中文搜尋，會比較麻煩

• 💡 轉英文版可以在右上角按下你的名字，選擇preferences，第一個選項就是語言

• 請記得以上提醒，並使用英文版介面，以方便使用Fusion360

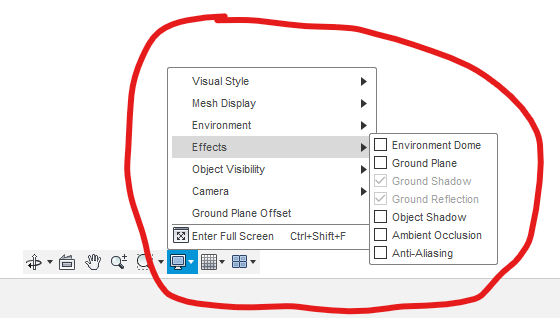

• 去到畫圖中下方，點選瑩幕般的符號

• 出現effects的選項，將所有effects關掉，電腦會更快

• 如果有獨立顯卡或高階電腦，可以試著開幾個effects，視覺效果更好

• 按下旁邊的小格icon，可以開啟或關閉ground上的比例格

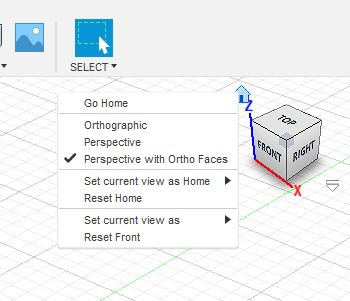

• 在畫面右上角，對著小屋的icon，按下mouse右鍵

• 設定視角模式，我個人喜歡使用最下面的perspective with ortho faces

  • 這樣平時是透視圖，近的物體比較大，遠的物體比較小；但當需要正、頂、側視圖時，會變回平行投影，方便查看尺寸

Step 3 認識介面

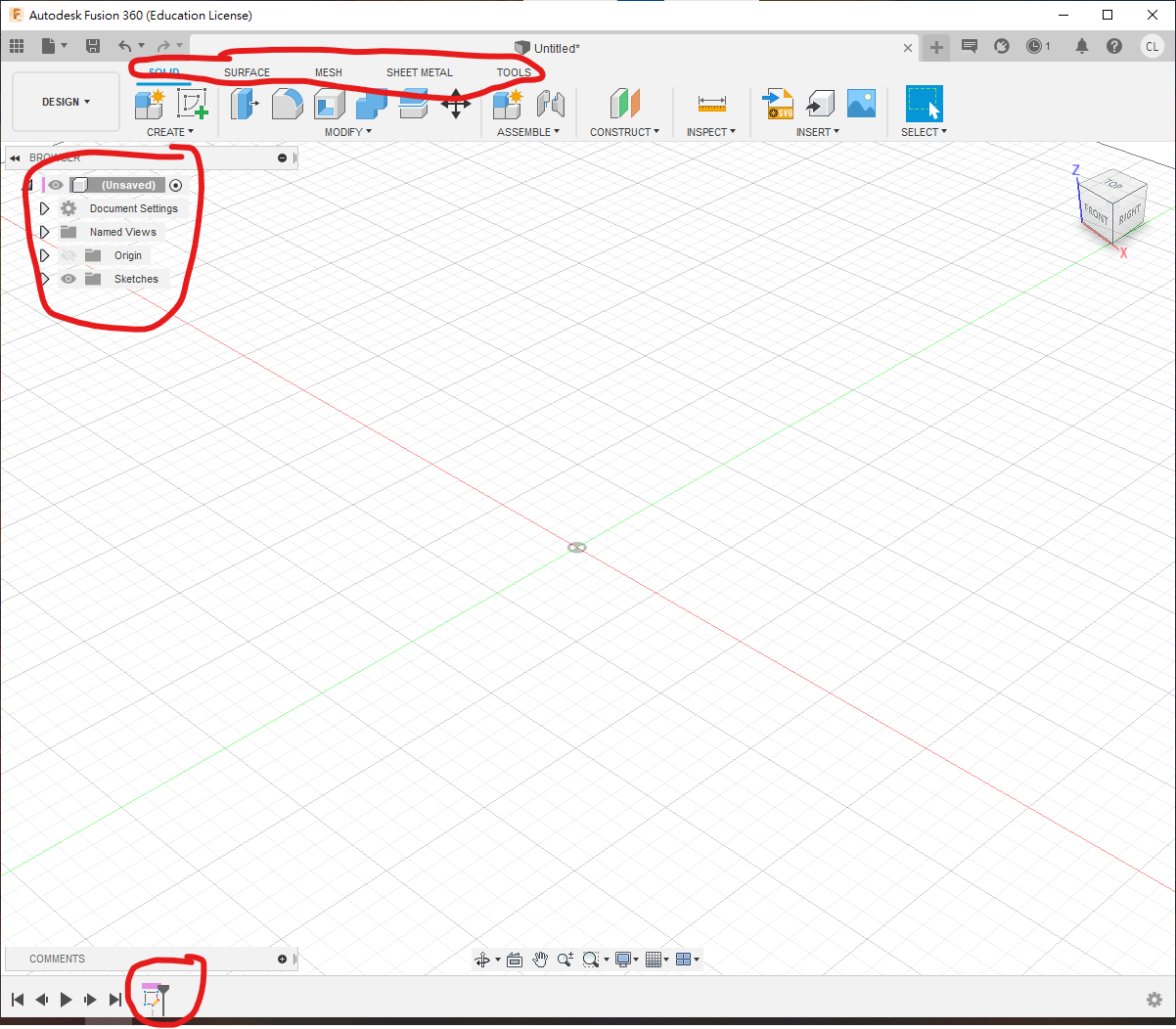

• Fusion360介面分為上、左、下三部分

• 上介面包括：

  • 不同的工作頁和不同的tag，點擊design按鍵可切換到Design、Rendering、Drawing、Simulation等工作頁面

  • Design頁面中有不同的tag，常用的有solid、sheet metal和tools，其他surface和mech比較少用

• 左介面包含你在此設計中的所有零部件，每個零部件和2D sketch都可設定主從關係，常見的問題是忘記設定立體件(body)屬於哪個零部件

• 下面是建圖歷史區，Fusion360是特徵編輯軟件，會記錄所有編輯紀錄，可在歷史中找到該編輯動作進行修改，對3D打印等尤為有幫助
